CESDLC5V0L4A
ESD静电保护二极管 SOT-553 ✓ 量产中
CESDLC5V0L4A ESD静电保护二极管 - 长晶(JSCJ) 5V 35W SOT-553
CESDLC5V0L4A是长晶科技（JSCJ）推出的一款高性能ESD静电保护二极管，采用SOT-553小型封装，适用于高速数据接口的静电放电保护。该器件具有极低的钳位电压（VC=14V）和超低漏电流（IR=1μA），能够有效保护敏感电路免受ESD事件和瞬态电压的损害。
产品定位

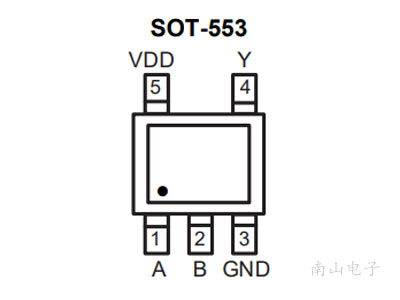

CESDLC5V0L4A专为现代电子设备中高速数据线路的ESD防护而设计，广泛应用于USB 2.0/3.0、HDMI、DisplayPort、LVDS接口以及便携式设备。其紧凑的SOT-553封装节省PCB空间，适合高密度布局。
整流工作原理简述
ESD二极管利用PN结的雪崩击穿特性进行保护。正常工作时，二极管处于截止状态，漏电流极小。当ESD脉冲到来时，电压超过击穿电压（VBR=6~7.2V），二极管迅速导通，将瞬态电流泄放到地，并将电压钳位在安全水平（VC=14V）。脉冲结束后，二极管自动恢复高阻态。
电气特性详解
- 峰值脉冲功率（PPP）：35W（8/20μs波形），确保吸收高能量瞬态脉冲。
- 反向工作电压（VRWM）：5V，适用于5V供电系统。
- 击穿电压（VBR）：6V~7.2V，确保在正常电压范围内不误触发。
- 漏电流（IR）：1μA（典型值），低功耗设计。
- 结电容（CJ）：10pF（典型值），适合高速信号传输，信号完整性优异。
- 钳位电压（VC）：14V（IPP=2.5A时），有效保护后端电路。
- 峰值脉冲电流（IPP）：2.5A（8/20μs波形），对应35W功率。
单相/三相整流应用
虽然ESD二极管主要用于信号线保护，但在整流电路中，它可作为续流二极管或防反接保护。例如，在单相整流桥后，CESDLC5V0L4A可并联在负载两端，吸收开关噪声和浪涌。对于三相整流系统，该器件可用于抑制共模瞬态电压。
散热与电流降额
CESDLC5V0L4A的功耗能力与温度相关。在85°C以上环境温度时，需按线性降额使用。建议PCB布局时提供足够的铜箔散热，避免器件过热。实际应用中，应确保峰值功率不超过35W，且平均功耗在安全范围内。
南山电子采购
南山电子是长晶科技授权代理商，提供CESDLC5V0L4A原装正品，库存充足。支持小批量样品和批量供货，可提供技术支持。立即联系南山电子获取报价和样品。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| PPP | 35 | W |
| VRWM | 5 | V |
| VBRMIN | 6 | V |
| VBRMAX | 7.2 | V |
| IR | 1 | μA |
| CJ | 10 | pF |
| VC | 14 | V |
| IPP | 2.5 | A |
CESDLC5V0L4A 常见问题
Q：CESDLC5V0L4A 是什么器件？
A：CESDLC5V0L4A 是长晶科技（JSCJ）生产的ESD静电保护二极管，采用SOT-553封装。PPP 35，VRWM 5，VBRMIN 6。
Q：CESDLC5V0L4A 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取CESDLC5V0L4A的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/CESDLC5V0L4A.pdf 直接下载。
Q：CESDLC5V0L4A 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 CESDLC5V0L4A 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：CESDLC5V0L4A 有哪些替代型号？可替代哪些进口或国产型号？
A：CESDLC5V0L4A 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：CESDLC5V0L4A 现货价格是多少？
A：CESDLC5V0L4A 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
