CJ8115-PRN

器件定位

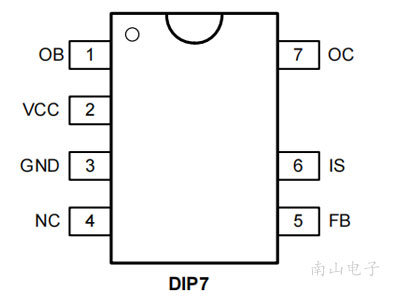

CJ8115-PRN是长晶（JSCJ）推出的一款高性能AC-DC转换器芯片，采用DIP7封装，集成内部BJT和SSR（开关稳压器），基于电流模式PWM控制技术。其工作频率为60KHz，最大输出功率达18W，待机功耗低至≤100mW，适用于中小功率电源设计，如适配器、LED照明驱动、家电控制等场景，能显著提升系统效率和可靠性。

典型应用方案框图描述

典型应用方案基于反激式拓扑结构，框图包括：输入交流电源经整流滤波后接入CJ8115-PRN，芯片内部BJT作为开关管，配合外部变压器、输出整流二极管和滤波电容，实现AC-DC转换。SSR功能提供软启动，减少开机冲击；电流模式PWM控制器确保稳定输出。方案支持宽电压输入（如85V-265V AC），输出可调至5V-24V DC，适用于18W以内负载。

参数配置说明

关键参数配置：FOSC设置为60KHz，平衡开关损耗和效率；MAX_OUTPUT_POWER为18W，需根据负载需求设计变压器匝比和电感值；STANDBY_POWER≤100mW，通过优化轻载控制模式实现。内部BJT耐压和电流需匹配变压器设计，SSR时间可调以避免过冲。建议工作温度范围-40°C至85°C，确保工业级可靠性。

外围电路设计要点

外围电路设计要点：1. 输入侧：添加EMI滤波器和压敏电阻，抑制浪涌和噪声；2. 变压器：选择合适磁芯和绕组，计算匝比以满足输出电压和功率要求；3. 反馈网络：使用光耦和TL431实现精确电压调节，设置补偿网络以稳定环路；4. 输出侧：整流二极管选型需考虑反向恢复时间，滤波电容降低纹波；5. 保护电路：集成过流、过压和过热保护，通过外部电阻配置阈值。

常见问题与注意事项

常见问题与注意事项：1. 启动失败：检查VCC电压和启动电阻，确保芯片供电正常；2. 输出纹波大：优化滤波电容和布局，减少寄生电感；3. 过热问题：加强散热设计，如添加散热片或优化PCB铜箔；4. EMI超标：调整开关频率或添加屏蔽措施；5. 轻载效率低：启用芯片的节能模式。注意避免BJT过载，定期测试长期可靠性。

代理采购

CJ8115-PRN可通过长晶（JSCJ）授权代理商采购，提供样品和技术支持。建议联系官方渠道获取数据手册和设计工具，确保正品供应。批量订单可享受优惠价格，支持定制化服务，适用于OEM项目。
