LM393E-PDN

器件定位

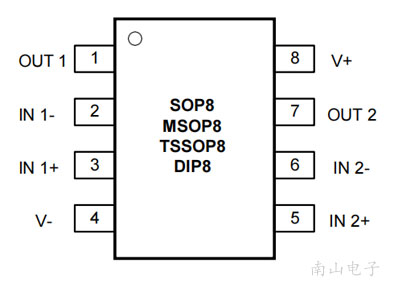

LM393E-PDN是长晶（JSCJ）推出的一款双路低功耗电压比较器，采用MSOP8封装，专为宽电压范围（3~36V）和低功耗应用设计。其开漏输出（Open-Drain）结构支持灵活的电平转换，适用于电池供电设备、工业控制、汽车电子等领域，可替代传统比较器，降低系统功耗和成本。

典型应用方案框图描述

1. 电池电压监测方案：在便携式设备中，LM393E-PDN用于监测电池电压。输入信号通过分压电阻接入比较器，与参考电压比较，当电池电压低于阈值时，输出触发报警或关机信号。框图包括电池、分压网络、LM393E-PDN、微控制器（MCU）和指示电路。
2. 过压保护电路：在电源系统中，比较器检测输入电压，当超过36V最大值时，输出控制MOSFET断开负载，保护后续电路。框图包含输入电源、电压采样、LM393E-PDN、驱动电路和负载。
3. 电机速度控制：在电机驱动中，利用比较器将传感器信号（如霍尔效应）与设定值比较，输出PWM信号调节电机速度。框图包括传感器、信号调理、LM393E-PDN、电机驱动IC和电机。

参数配置说明

• 工作电压（VIN）：设置3~36V，确保电源稳定，避免超出范围导致损坏。在电池应用中，建议留有余量，如使用3.3V或5V供电。
• 静态电流（IQ）：0.48mA典型值，适合低功耗设计；可通过优化电源管理进一步降低能耗。
• 输入偏移电压（VOS）：1mV，影响比较精度；在高精度应用中，使用外部校准或选择更低VOS器件。
• 传播延迟时间：1.3µs，适用于中速控制；对高速响应场景，需评估是否满足时序要求。
• 温度范围：-40~85°C，覆盖工业标准；在极端环境下，确保散热和温度补偿。
• 输出类型：开漏输出，需外接上拉电阻（如10kΩ）至目标电压，实现电平匹配。

外围电路设计要点

1. 电源设计：使用去耦电容（如0.1µF陶瓷电容）靠近电源引脚，减少噪声；在宽电压应用中，添加稳压器确保电压稳定。
2. 输入电路：为防过压，在输入引脚串联电阻（如1kΩ）和并联钳位二极管；使用低通滤波器（RC网络）抑制高频干扰。
3. 输出电路：开漏输出需上拉电阻，值根据负载电流和速度选择（通常1~10kΩ）；驱动大电流负载时，加晶体管或MOSFET缓冲。
4. 布局建议：缩短信号路径，避免交叉干扰；MSOP8封装小巧，注意散热和焊接质量。

常见问题与注意事项

• 输出不稳定：检查电源噪声和输入信号抖动，增强滤波和屏蔽。
• 功耗偏高：确认静态电流是否异常，优化上拉电阻值和负载配置。
• 温度漂移：在宽温范围应用中，使用温度补偿电路或选择更优器件。
• 封装焊接：MSOP8引脚密集，建议使用回流焊，避免虚焊和短路。
