ULN2003A

器件定位

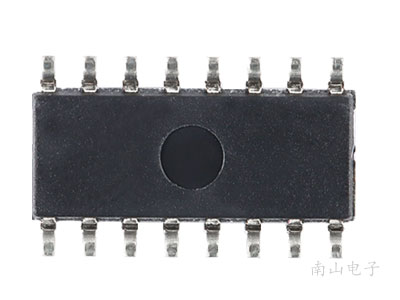

长晶JSCJ ULN2003A是一款集成了7个达林顿管的高电流驱动阵列，采用SOP16封装，专为需要高电压、高电流开关控制的电子系统设计。它适用于驱动感性负载如继电器、步进电机、直流电机和LED阵列，提供可靠的隔离和放大功能，简化外围电路，提升系统稳定性。

典型应用方案框图描述

ULN2003A的典型应用方案包括微控制器接口、驱动电路和负载部分。框图如下：微控制器GPIO输出信号通过限流电阻连接到ULN2003A的输入引脚（IN1-IN7），ULN2003A的输出引脚（OUT1-OUT7）直接驱动负载，如继电器线圈或电机。每个通道内置续流二极管，用于保护免受反向电动势损害。电源部分提供VCC（典型值5V-12V）和负载电源（最高50V），确保安全隔离。

参数配置说明

ULN2003A的关键参数配置需根据应用需求优化：

• VOUT（输出电压）：最高50V，适用于高压负载驱动，如工业继电器。
• IOUT（输出电流）：每通道500mA，总电流需考虑散热，避免过载。
• VION（输入导通电压）：2.7V，确保与3.3V或5V微控制器兼容。
• IISAT（输入饱和电流）：0.93mA，输入电流较低，减少微控制器负担。
• VCESAT（集电极-发射极饱和电压）：1.3V，在饱和状态下功耗较小。
• ICEX（集电极-发射极截止电流）：80μA，关断时漏电流低，提高能效。

外围电路设计要点

外围电路设计需注意：

1. 输入侧：微控制器输出加1kΩ-10kΩ限流电阻，防止过电流；如果使用3.3V系统，确保VION阈值匹配。
2. 输出侧：负载如继电器线圈并联续流二极管（已内置），但高感性负载建议额外添加；负载电流不超过500mA/通道，多通道使用时计算总功耗。
3. 电源设计：VCC电源建议5V-12V，负载电源根据VOUT设置；添加去耦电容（如0.1μF）靠近芯片引脚，减少噪声。
4. 散热处理：在高电流应用下，使用散热片或确保PCB有足够铜面积散热，避免过热损坏。
5. 布局建议：缩短输入输出走线，减少电磁干扰；接地良好，提高稳定性。

常见问题与注意事项

Q1：ULN2003A驱动电机时发热严重怎么办？
A：检查负载电流是否超限，确保每通道不超过500mA；优化散热设计，如添加散热片或改善通风。
Q2：输入信号不响应或输出不稳定？
A：验证输入电压是否达到VION（2.7V），检查限流电阻值；确保电源稳定，去耦电容有效。
Q3：如何保护芯片免受反向电压冲击？
A：利用内置续流二极管，对于高感性负载可额外并联快速二极管；避免负载电源瞬态过压。
注意事项：勿超过最大额定值（如50V、500mA），避免静电损坏；在潮湿环境中建议做防潮处理。

代理采购

长晶JSCJ ULN2003A可通过授权代理商或分销商采购，确保原装正品。建议联系官方渠道或认证供应商，获取数据手册、样品和技术支持。批量采购可享受优惠价格，缩短交货周期，适用于量产项目。
