ULN2402-PBN

产品功能概述

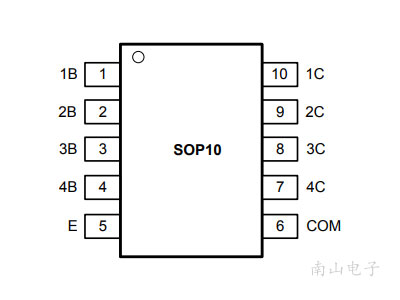

ULN2402-PBN是长晶JSCJ推出的一款高性能达林顿管阵列集成电路，采用SOP10封装，专为驱动高电流负载设计。核心功能在于集成多个达林顿对管，提供高达40V的输出电压（VOUT）和500mA的输出电流（IOUT），适用于需要大功率开关控制的场景。其低输入导通电压（VION 2.4V）兼容微控制器逻辑电平，简化接口设计，同时具备高饱和电流（IISAT 0.8A）和低饱和压降（VCESAT 1.4V），确保高效能量转换和最小热损耗。反向漏电流（ICEX 50μA）极低，增强系统稳定性和抗干扰能力，广泛应用于工业自动化、家电控制和汽车电子等领域。

内部框图说明

ULN2402-PBN内部集成四个独立的达林顿对管单元，每个单元由两个NPN晶体管级联构成，形成高电流增益放大结构。框图显示输入级通过基极电阻限流，直接驱动第一级晶体管，其集电极输出耦合至第二级基极，实现电流放大。内部集成续流二极管，连接在每个输出端和电源之间，用于感性负载（如继电器线圈）关断时的能量泄放，防止电压尖峰损坏器件。电源引脚（VCC）提供工作电压，接地引脚（GND）确保参考电位，整体布局紧凑，SOP10封装优化散热和PCB空间利用。

关键参数详解

VOUT（输出电压）：40V，表示器件能承受的最大输出端电压，适用于中高压驱动应用，如24V工业系统。
IOUT（输出电流）：500mA，持续输出电流能力，支持驱动多个继电器或小型电机。
VION（输入导通电压）：2.4V，典型逻辑高电平阈值，确保与3.3V或5V MCU直接兼容，无需额外电平转换。
IISAT（饱和输入电流）：0.8A，达林顿管饱和所需的最小基极电流，指导外部驱动电路设计。
VCESAT（集电极-发射极饱和压降）：1.4V，在饱和状态下输出端压降，影响功耗和效率，低值减少热损失。
ICEX（反向截止电流）：50μA，关断状态下的漏电流，微小值提升关断隔离度和系统能效。

典型应用电路

在典型应用中，ULN2402-PBN连接微控制器（如STM32）GPIO引脚作为输入，每个输入引脚串联1kΩ电阻限流，确保基极电流在安全范围。输出端直接驱动继电器线圈，线圈另一端接电源正极（如24V），继电器开关控制负载电路。续流二极管（如1N4007）并联在线圈两端，阴极接电源正极，阳极接ULN2402-PBN输出，用于吸收关断瞬态能量。电源引脚VCC接5V逻辑电源，GND接地，形成完整回路。此电路简单可靠，适用于多通道控制面板或电机驱动板。

外围器件选型建议

输入电阻：选择1kΩ至2.2kΩ碳膜或金属膜电阻，功率0.125W，确保基极电流适中，避免过驱动。
续流二极管：推荐快恢复二极管如1N4007（1A/1000V），反向恢复时间短，有效抑制电压尖峰。
电源去耦电容：在VCC引脚附近放置0.1μF陶瓷电容和10μF电解电容，滤除高频噪声和提供稳定电压。
散热考虑：在高电流应用（如连续500mA输出）时，建议添加小型散热片或通过PCB铜箔增强散热，保持结温低于150°C。
负载匹配：确保负载（如继电器）线圈电阻和电感参数与ULN2402-PBN的VOUT和IOUT匹配，避免过载损坏。

采购渠道

ULN2402-PBN可通过长晶JSCJ官方授权分销商采购，如南山电子、电子等主流电子元器件平台，确保正品供应和技术支持。批量订单可直接联系长晶JSCJ销售部门，获取定制化服务和价格优惠。在线平台常提供数据手册、应用笔记和库存查询，方便方案工程师快速集成。建议选择信誉良好的供应商，避免假冒器件，并关注封装一致性（SOP10）以保障焊接质量。
