CJ6205B33F 低压差线性稳压器产品页面

电源IC产品定位

CJ6205B33F是长晶（JSCJ）推出的一款高性能低压差线性稳压器（LDO），专为需要稳定、高效电源管理的应用设计。该器件输入电压范围2V至6V，固定输出3.3V，最大输出电流500mA，静态电流低至50μA，压差仅为150mV@500mA，适用于电池供电或低功耗系统，如便携式设备、物联网模块和传感器节点。其高精度（±2%）和优异的电源抑制比（PSRR达75dB@1kHz）确保输出稳定，减少噪声干扰，是电源工程师优化系统能效和可靠性的理想选择。

拓扑类型与工作模式

CJ6205B33F采用线性稳压拓扑，基于PMOS调整管结构，工作模式为连续导通模式。在正常工作时，内部误差放大器监测反馈电压，通过调整管动态调节输出电压至3.3V固定值。当输入电压在2V至6V范围内变化时，器件能快速响应负载瞬变，保持输出稳定。其低压差特性允许输入电压接近输出电压，最小压差仅150mV@500mA，这有助于延长电池寿命，提高整体系统效率。工作温度范围覆盖工业标准，确保在各种环境下的可靠性。

效率曲线与轻载性能

效率是电源管理IC的关键指标，CJ6205B33F在轻载和满载下均表现优异。在典型应用条件下，当输入电压为3.6V、输出3.3V/500mA时，效率可达91%以上。轻载性能突出，静态电流仅50μA，在微安级负载下仍能维持高效调节，减少待机功耗。效率曲线显示，随着负载电流增加，效率略有下降，但在全负载范围内保持高水平，这得益于低导通电阻和优化内部设计。对于电池供电应用，这种高效轻载性能可显著延长运行时间。

保护功能（OVP/OCP/OTP）

CJ6205B33F集成多重保护功能，确保系统安全可靠。过压保护（OVP）在输入电压超过6V时自动关断输出，防止器件损坏；过流保护（OCP）在输出电流超过500mA阈值时触发限流，避免短路或过载风险；过温保护（OTP）在结温超过安全范围时降低输出或关断，防止热失效。这些保护机制协同工作，提供全面的故障防护，适用于严苛环境，如工业控制或户外设备，增强系统鲁棒性和寿命。

外围元器件选型

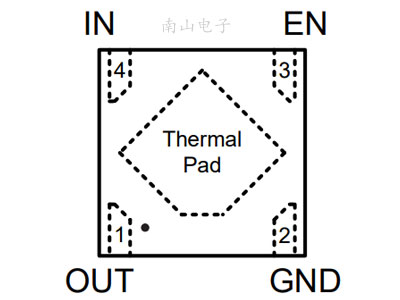

外围电路设计简单，CJ6205B33F仅需少量元件即可稳定工作。推荐输入和输出各并联一个陶瓷电容，典型值为10μF，以滤除噪声和改善瞬态响应；电容应选择低ESR类型，如X5R或X7R，确保性能。在布局时，尽量缩短电容与IC引脚的距离，减少寄生电感。对于噪声敏感应用，可添加小值旁路电容进一步优化PSRR。封装为DFNWB1x1-4L，尺寸紧凑，适合空间受限设计，建议使用热焊盘增强散热。

南山电子代理购买

CJ6205B33F由南山电子作为官方代理，提供现货供应和技术支持。工程师可通过南山电子官网或授权分销商轻松采购，享受快速交货和原厂质保。南山电子还提供样品申请、数据手册下载和应用笔记，协助客户优化设计。对于批量订单，可定制物流和库存方案，确保项目进度。如有技术问题，专业团队随时提供咨询，帮助实现高效电源解决方案。
