CJ6216-CAN-3.3

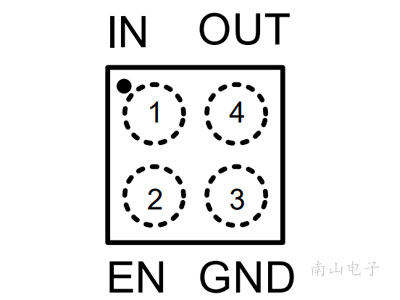

CJ6216-CAN-3.3在系统中的角色定位

CJ6216-CAN-3.3是长晶JSCJ推出的一款低压差线性稳压器，专为CAN总线系统优化设计。在嵌入式系统中，它作为核心电源管理器件，将输入电压（如电池或DC-DC转换器输出）稳定转换为3.3V，为CAN控制器、微控制器、传感器等下游器件提供洁净、低噪声的电源。其低静态电流和高压降特性，确保系统在宽输入电压范围内高效运行，特别适合电池供电或汽车电子应用。

与上下游器件的接口要求

上游接口：输入电压范围1.8V-5.5V，兼容锂电池、5V USB电源或前级DC-DC输出。建议在VIN引脚附近添加10μF陶瓷电容以滤除噪声，确保输入稳定。下游接口：输出3.3V/500mA，可直接驱动CAN收发器（如TJA1050）、MCU（如STM32系列）及外围电路。输出端需并联22μF电容以增强瞬态响应，减少电压波动。EN引脚支持使能控制，可与MCU GPIO连接实现节能模式。

详细电气特性

关键参数：输入电压VIN_MIN=1.8V，VIN_MAX=5.5V；输出电压VOUT=3.3V固定；输出电流IOUT=500mA；静态电流IQ=10μA，适合低功耗应用；压降VDROP=200mV@100mA，确保低压差高效转换；电源抑制比PSRR_1KHZ=98dB，有效滤除高频噪声；输出电压精度ACCURACY=±1%，提供高稳定性。工作温度范围-40°C至125°C，满足工业级标准。

参考设计说明

典型应用电路：输入源（如12V汽车电池）经降压转换器降至5V后，接入CJ6216-CAN-3.3的VIN。VIN和GND间加10μF电容，VOUT和GND间加22μF电容。EN引脚接高电平或MCU控制。输出连接CAN控制器和传感器。布局建议：将稳压器靠近负载放置，缩短走线以减少寄生电感；使用宽铜皮增强散热；避免敏感模拟线路与电源线平行。

调试与测试建议

调试步骤：1. 上电前检查焊接和电容极性。2. 测量输入电压是否在1.8V-5.5V范围内。3. 测试输出电压是否为3.3V±1%，负载变化时观察稳定性。4. 用示波器监测输出纹波，确保小于50mV。测试要点：进行负载瞬态测试（如0-500mA阶跃），验证压降和响应时间；高温环境下测试热性能，确保结温不超过150°C；使用频谱分析仪评估PSRR性能。

长晶JSCJ产品线介绍

长晶JSCJ是专业半导体品牌，产品涵盖低压差线性稳压器、DC-DC转换器、MOSFET等。LDO系列包括多款电压输出和电流规格，如CJ6216系列针对CAN、USB等接口优化，提供高PSRR和低噪声特性。所有产品均通过严格质量控制，符合AEC-Q100等标准，支持汽车电子、工业自动化等高端应用。

南山电子一站式采购

南山电子作为授权分销商，提供长晶JSCJ全系列产品库存和技术支持。客户可在线采购CJ6216-CAN-3.3，享受快速交货、样品申请和设计协助服务。南山电子还供应配套电容、连接器等元件，助力客户实现一站式系统集成，缩短开发周期。
