LM324S-QCN

LM324S-QCN 四通道运算放大器：高集成度解决方案，助力BOM简化和成本优化

长晶（JSCJ）推出的LM324S-QCN是一款高性能四通道通用型运算放大器，采用先进的QFNWB3X3-16L封装，专为追求成本效益的产品工程师设计。这款IC集成了四个独立的运算放大器通道，工作电压范围宽达3V至24V，带宽1.2MHz，压摆率0.5V/μs，共模抑制比90dB，输入失调电压仅2mV，适用于多种低功耗和通用模拟电路应用。

集成功能一览：多通道设计，一芯多用

LM324S-QCN的核心优势在于其高集成度。单个芯片集成了四个运算放大器，每个通道均具备独立的输入和输出，支持单电源或双电源操作。通用型特性使其适用于放大、滤波、比较和信号调理等多种功能，无需额外配置复杂的外围电路。这种设计大幅减少了外部元件数量，简化了系统架构，特别适合空间受限和成本敏感的项目。

替代多颗分立器件的对比：从复杂到简洁

传统设计中，实现四个运算放大器功能通常需要四颗分立IC或更多元件，这不仅增加了PCB布局的复杂性，还提升了物料成本和装配时间。以LM324S-QCN为例，一颗芯片即可替代四颗单通道运放，减少约75%的器件数量。对比数据：分立方案可能需要16个引脚封装（每颗运放4引脚），而LM324S-QCN仅用16引脚QFNWB封装集成所有功能，显著优化了系统可靠性，降低了故障率。

详细参数：性能稳定，适应广泛场景

• 通道数：4通道，支持多路信号处理
• 工作电压：3V（最小）至24V（最大），兼容多种电源系统
• 增益带宽积：1.2MHz，确保信号放大精度
• 压摆率：0.5V/μs，适合中低速应用
• 共模抑制比：90dB，有效抑制噪声干扰
• 输入失调电压：2mV，提升测量准确性

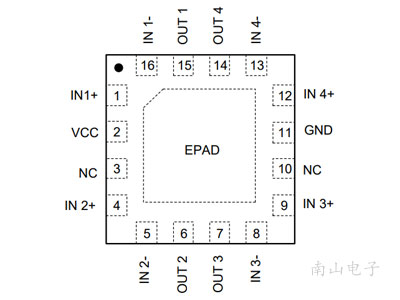

• 封装：QFNWB3X3-16L，紧凑型设计

这些参数使LM324S-QCN在通用模拟电路中表现优异，尤其适合对成本和空间有严格要求的项目。

节省PCB面积的设计方案：紧凑布局，高效利用空间

采用QFNWB3X3-16L封装的LM324S-QCN，尺寸仅为3mm x 3mm，高度集成四通道功能，相比分立方案可节省高达60%的PCB面积。设计建议：在布局时，将电源和地线靠近芯片引脚，减少走线长度以降低噪声；利用内部通道进行信号链优化，例如将多个放大级集成在同一芯片，减少外部连接。这不仅能缩短开发周期，还提升了系统的整体性能和可靠性。

成本效益分析：从采购到生产，全面降本

LM324S-QCN的高集成度直接带来成本优势。物料成本方面，替代多颗分立IC可降低BOM清单费用约30-50%；生产成本上，减少焊接点和装配步骤，提高生产效率，预估节省15-20%的制造成本。此外，简化设计减少了库存管理和供应链复杂度，长期来看有助于降低维护和升级开销。对于批量采购，长晶JSCJ提供有竞争力的价格和支持，进一步优化项目总成本。

采购渠道：便捷获取，支持快速开发

LM324S-QCN可通过长晶（JSCJ）官方授权分销商和主流电子元器件平台采购，如南山电子电子等。建议工程师在选型时索取样品进行测试，并结合项目需求评估批量订单。长晶提供完善的技术文档和客户支持，确保快速集成和问题解决，助力产品早日上市。
