ESDD24VP1

产品简介

ESDD24VP1是长晶科技（JSCJ）推出的一款高性能ESD静电保护二极管，采用DFNWB2x2-3L超小型封装，专为需要高功率保护和紧凑PCB设计的应用而优化。该器件提供高达5400W的峰值脉冲功率（PPP），同时保持极低的漏电流（IR=1μA）和低钳位电压（VC=40V），能够有效保护敏感电子元件免受静电放电（ESD）和浪涌事件的损害。

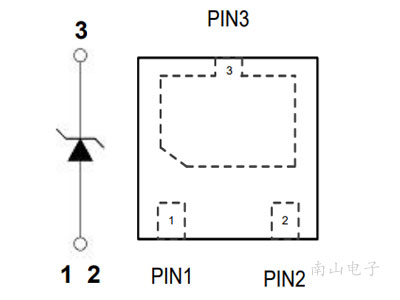

封装优势：DFNWB2x2-3L

DFNWB2x2-3L封装尺寸仅为2.0mm×2.0mm，高度低至0.75mm，显著节省PCB空间。相比传统SOD-123或SOT-23封装，面积减少约60%，非常适合空间受限的便携设备、物联网模块和高速接口设计。该封装采用无引线框架设计，具备优异的热传导性能，有助于提升器件的功率耗散能力。集成度方面，ESDD24VP1为单管设计，针对单线路保护优化，也可通过并联或串联方式扩展保护通道数，灵活性高。

电气参数详解

• 峰值脉冲功率（PPP）：5400W（8/20μs波形），确保承受高能量瞬变。
• 工作电压（VRWM）：24V，适用于24V电源轨及信号线。
• 击穿电压（VBRMIN）：25V，保证在过压条件下快速触发。
• 漏电流（IR）：1μA（典型值），低功耗设计，适合电池供电设备。
• 结电容（CJ）：740pF，适用于低速信号线路（如电源、GPIO），高速信号需评估影响。
• 钳位电压（VC）：40V（IPP=135A时），有效限制过压幅度。
• 峰值脉冲电流（IPP）：135A，对应8/20μs波形。

适用场景

• USB电源及数据线保护：适用于USB 2.0/3.0 Vbus线路（24V供电）的ESD防护。
• 工业传感器接口：保护24V电源轨和信号线免受静电和浪涌干扰。
• 消费电子电源端口：如机顶盒、路由器、智能家居设备的DC输入端口。
• 电池管理系统（BMS）：用于锂电池组保护板中的过压和ESD防护。
• 车载电子：适用于汽车12V/24V系统的ESD保护（需确认AEC-Q101认证）。

安装与焊接注意事项

DFNWB2x2-3L封装采用无铅焊料（Sn-Ag-Cu），推荐回流焊温度曲线遵循J-STD-020标准，峰值温度260°C（10秒内）。焊接前需确保PCB焊盘设计符合封装尺寸（参考数据手册焊盘图案），避免焊料桥接。手工焊接时，建议使用热风枪，温度设定在300°C左右，时间不超过5秒。安装后建议进行X-ray检查，确保焊点无空洞或短路。器件对静电敏感，操作时需佩戴防静电手环，并使用防静电包装。

同类封装其他型号

长晶科技提供多种DFNWB2x2-3L封装的ESD保护二极管，例如：

• ESDD5V0P1：工作电压5V，PPP=3000W，适用于低压信号线。
• ESDD12VP1：工作电压12V，PPP=5000W，适用于12V系统。
• ESDD36VP1：工作电压36V，PPP=6000W，适用于更高电压场景。

此外，还有双管和阵列版本（如ESDD24VP2双通道），满足多线路保护需求。

采购渠道

ESDD24VP1可通过长晶科技官方授权分销商（如南山电子等）购买，批量采购可直接联系南山电子长晶销售团队。建议小批量样品申请通过官方代理商渠道，以获取技术支持和数据手册。库存查询和报价请访问长晶官网或联系当地办事处。
