ESDF5V0J4
ESD静电保护二极管 SOT-353 ✓ 量产中
产品简介
ESDF5V0J4是长晶科技（JSCJ）推出的ESD静电保护二极管，采用SOT-353封装，专为高速数据线和便携设备提供单通道静电防护。其小尺寸和高集成度特性，帮助工程师在紧凑PCB布局中轻松实现ESD保护。

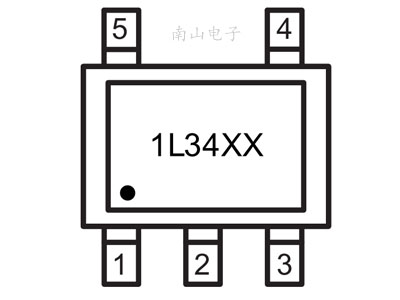

封装优势
SOT-353封装尺寸仅为2.1mm×2.1mm×1.0mm，相比SOT-23节省约40%空间，适合高密度PCB设计。该封装支持单管配置，简化布线，减少寄生电感。同时，SOT-353具有良好的散热性能，可承受225W峰值脉冲功率，确保可靠性。
电气参数
- 反向工作电压（VRWM）：5V
- 击穿电压（VBR）：6.2V~7.3V
- 漏电流（IR）：1μA（典型）
- 结电容（Cj）：95pF（典型）
- 钳位电压（VC）：15V
- 峰值脉冲电流（IPP）：15A
- 峰值脉冲功率（PPP）：225W
适用场景
- USB 2.0/3.0数据线ESD保护
- HDMI、DisplayPort等视频接口
- 便携设备如智能手机、平板电脑的I/O端口
安装焊接注意事项
推荐使用回流焊工艺，峰值温度260°C，时间10秒以内。焊接前确保PCB焊盘清洁，避免冷焊或桥接。手工焊接时，烙铁温度控制在300°C以下，时间不超过3秒。
同类封装其他型号
长晶SOT-353封装ESD系列还包括：ESD5V0S4（单通道，5V，低电容）、ESD24VJ4（24V，高电压）、ESD3.3VJ4（3.3V，超低电压）。如需多通道保护，可考虑SOT-363封装的ESD5V0D4（双通道）或ESD5V0Q4（四通道）。
采购渠道
可通过长晶授权分销商如南山电子、华强北柜台采购，或联系长晶官方销售代表获取样品及批量报价。建议批量购买以降低成本。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| PPP | 225 | W |
| VRWM | 5 | V |
| VBRMIN | 6.2 | V |
| VBRMAX | 7.3 | V |
| IR | 1 | μA |
| CJ | 95 | pF |
| VC | 15 | V |
| IPP | 15 | A |
ESDF5V0J4 常见问题
Q：ESDF5V0J4 是什么器件？
A：ESDF5V0J4 是长晶科技（JSCJ）生产的ESD静电保护二极管，采用SOT-353封装。PPP 225，VRWM 5，VBRMIN 6.2。
Q：ESDF5V0J4 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取ESDF5V0J4的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/ESDF5V0J4.pdf 直接下载。
Q：ESDF5V0J4 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 ESDF5V0J4 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：ESDF5V0J4 有哪些替代型号？可替代哪些进口或国产型号？
A：ESDF5V0J4 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：ESDF5V0J4 现货价格是多少？
A：ESDF5V0J4 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
