ESDU3V3AG4
ESD静电保护二极管 DFNWB2.5x1-10L ✓ 量产中
产品定位与保护原理
长晶JSCJ ESDU3V3AG4是一款专为高速数据接口和电源线设计的ESD静电保护二极管。它采用先进的硅雪崩技术，能够在纳秒级时间内将瞬态过压钳位到安全水平，有效保护后端电路免受静电放电（ESD）和浪涌事件的损害。该器件符合IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）标准，适用于消费电子、通信设备和工业控制等领域。
关键保护参数解析
击穿电压（VBRMIN=4V）：确保在正常工作电压3.3V以下处于高阻态，不影响信号完整性。当电压超过4V时，器件迅速导通，泄放电流。
钳位电压（VC=12V @ IPP=4A）：在承受4A峰值脉冲电流时，将电压钳位在12V以内，远低于典型IC的损坏阈值，提供有效保护。
峰值功率（PPP=80W）：能够吸收高达80W的瞬态功率，满足工业级浪涌保护需求，如8/20μs波形下的浪涌测试。
低漏电流（IR=1μA）：在3.3V工作电压下漏电流仅1μA，功耗极低，适用于电池供电设备。
低结电容（CJ=0.6pF）：典型值0.6pF，确保高速信号（如USB 3.0、HDMI 2.0）的传输质量，几乎不引入信号衰减或时序失真。
通信接口保护应用
ESDU3V3AG4的0.6pF超低电容使其成为高速通信接口的理想选择。典型应用包括：
- USB 3.0/3.1：保护D+/D-及VBUS引脚，防止热插拔和ESD损坏。
- HDMI 2.0：保护TMDS差分对和DDC通道，维持4K视频传输的完整性。
- 以太网（RJ45）：保护PHY芯片的差分线对，通过IEC 61000-4-2 Level 4接触放电测试。
- 音频/视频接口：如DisplayPort、MIPI等，确保信号眼图满足规范。
电源线保护应用
除了信号线，ESDU3V3AG4也可用于低压电源轨（如3.3V或2.5V）的过压保护。其80W峰值功率能力可承受电源线上的浪涌冲击，适用于：
- 便携设备电源输入：保护电池充电IC和PMIC。
- IoT模块电源：防止感应雷击或电源切换瞬态。
- 工业传感器接口：在24V电源转换至3.3V的环节提供保护。
PCB布局原则
为充分发挥ESDU3V3AG4的保护性能，PCB布局需遵循以下原则：
- 靠近接口放置：将器件尽可能靠近被保护连接器或IC引脚，减小寄生电感。
- 短而粗的走线：从保护点到地平面的走线宽度至少0.5mm，长度小于5mm。
- 低阻抗地平面：使用多层板时，通过过孔将器件地引脚直接连接到地平面，避免共用回路。
- 避免直角拐角：走线采用45°或圆弧，减少阻抗突变。
- 电源和信号隔离：保护器件的地与信号地分开，最后单点连接。
采购信息

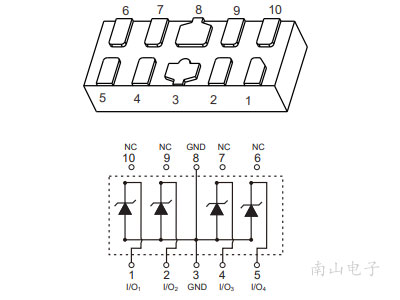

长晶JSCJ ESDU3V3AG4采用DFNWB2.5x1-10L封装，尺寸2.5mm×1.0mm，高度0.55mm，适合紧凑型设计。提供卷带包装（3,000pcs/卷）。如需样品或批量采购，请联系长晶授权代理商或访问官方网站获取技术支持。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| PPP | 80 | W |
| VRWM | 3.3 | V |
| VBRMIN | 4 | V |
| IR | 1 | μA |
| CJ | 0.6 | pF |
| VC | 12 | V |
| IPP | 4 | A |
ESDU3V3AG4 常见问题
Q：ESDU3V3AG4 是什么器件？
A：ESDU3V3AG4 是长晶科技（JSCJ）生产的ESD静电保护二极管，采用DFNWB2.5x1-10L封装。PPP 80，VRWM 3.3，VBRMIN 4。
Q：ESDU3V3AG4 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取ESDU3V3AG4的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/ESDU3V3AG4.pdf 直接下载。
Q：ESDU3V3AG4 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 ESDU3V3AG4 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：ESDU3V3AG4 有哪些替代型号？可替代哪些进口或国产型号？
A：ESDU3V3AG4 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：ESDU3V3AG4 现货价格是多少？
A：ESDU3V3AG4 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
