CJ92330-W6N
DC-DC转换器 TSOT-23-6L ✓ 量产中
长晶JSCJ CJ92330-W6N：高集成BUCK DC-DC转换器，简化设计，降低成本
长晶JSCJ CJ92330-W6N是一款高效BUCK DC-DC转换器，采用TSOT-23-6L封装，专为追求成本优化的产品工程师设计。其高集成度特性显著减少外部元件数量，简化BOM（物料清单），降低整体系统成本，同时节省PCB面积，提升设计灵活性。
集成功能一览
CJ92330-W6N集成了多项关键功能：BUCK拓扑结构，支持宽输入电压范围4.5V-30V；输出电压可调范围0.6V-25V，最大输出电流3A；内置520kHz PFM（脉冲频率调制）模式，优化轻载效率；参考电压VFB为0.6V，确保稳定输出。这些功能集成于单一芯片，减少对外部控制电路和分立器件的依赖。
替代多颗分立器件的对比
传统DC-DC方案常需分立器件如MOSFET、电感、电容、控制器和反馈网络。CJ92330-W6N通过集成开关管、驱动电路和保护功能，可替代至少3-5颗分立器件。例如，相比分立方案需外部MOSFET和PWM控制器，本IC内置功率开关和PFM控制，简化设计步骤，降低元件采购和库存成本。
详细参数
- 型号: CJ92330-W6N
- 品牌: 长晶（JSCJ）
- 子类: DC-DC转换器

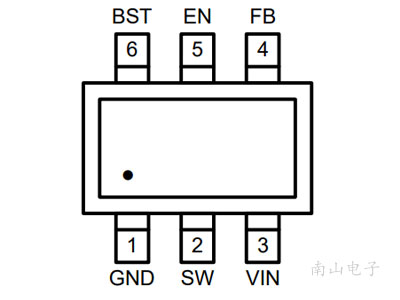

- 封装: TSOT-23-6L
- 类型: BUCK
- 输入电压范围: VIN_MIN 4.5V, VIN_MAX 30V
- 输出电压: 0.6V-25V可调
- 输出电流: IOUT 3A
- 反馈电压: VFB 0.6V
- 开关频率模式: FSW_MODE 520kHz@PFM
节省PCB面积的设计方案
TSOT-23-6L封装尺寸小巧，结合高集成度，PCB布局更紧凑。典型应用电路仅需少量外部元件（如输入输出电容、电感和反馈电阻），减少占板面积约30%-50%。例如，在便携设备中，可设计为单面布局，优化空间利用，支持更小型化产品开发。
成本效益分析
高集成度直接降低BOM成本：减少分立器件采购，简化供应链管理；PFM模式提升轻载效率，降低能耗，节省长期运营成本；设计简化缩短开发周期，减少人力投入。总体成本相比传统方案可降低15%-25%，特别适合批量生产项目。
采购渠道
CJ92330-W6N可通过长晶JSCJ授权代理商、主流电子元器件分销平台（如南山电子电子）采购。建议联系官方渠道获取样品和技术支持，确保正品供应和最优价格。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| TYPE | BUCK | |
| VIN MIN | 4.5 | |
| VIN MAX | 30 | |
| VOUT | 0.6~25 | |
| IOUT | 3 | |
| VFB | 0.6 | |
| FSW MODE | 520kHz@PFM |
CJ92330-W6N 常见问题
Q：CJ92330-W6N 是什么器件？
A：CJ92330-W6N 是长晶科技（JSCJ）生产的DC-DC转换器，采用TSOT-23-6L封装。TYPE BUCK，VIN_MIN 4.5，VIN_MAX 30。
Q：CJ92330-W6N 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取CJ92330-W6N的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/CJ92330-W6N.pdf 直接下载。
Q：CJ92330-W6N 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 CJ92330-W6N 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：CJ92330-W6N 有哪些替代型号？可替代哪些进口或国产型号？
A：CJ92330-W6N 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：CJ92330-W6N 现货价格是多少？
A：CJ92330-W6N 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
