CJ74HC02QBN

器件定位

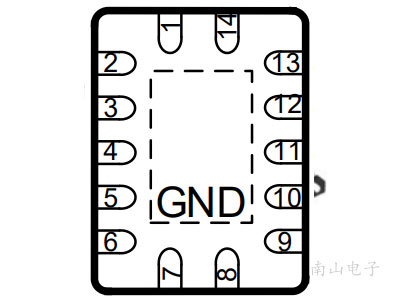

CJ74HC02QBN是长晶（JSCJ）推出的高速CMOS四路2输入或非门逻辑IC，属于74HC系列。采用QFN3x2.5-14L小型封装，工作电压范围2V至6V，兼容TTL电平。每个或非门实现Y = /(A+B)逻辑功能，适用于通用数字逻辑设计、信号反相、脉冲发生器及电源监控等场景。

典型应用方案框图描述

方案一：多路信号反相器
将四路独立信号分别输入四个或非门的一个输入端，另一输入端接低电平（GND），输出即为反相信号。适用于电平转换或信号整形。

方案二：逻辑组合电路
利用四个或非门构成RS触发器或振荡器。例如，将两个或非门交叉耦合可构成基本RS触发器，用于按键消抖或状态锁存。

方案三：电源欠压检测
使用一个或非门，将分压后的电源电压与基准电压比较，输出欠压指示。参考电路：电阻分压网络连接至两个输入端，当电源低于阈值时输出高电平。

参数配置说明

供电电压VCC：2V~6V，典型值5V或3.3V。输入高电平VIH：≥0.7VCC（5V时≥3.5V），输入低电平VIL：≤0.3VCC（5V时≤1.5V）。输出驱动能力：±4mA（VCC=5V时）。传播延迟典型值8ns（VCC=5V，CL=15pF）。

外围电路设计要点

1. 电源去耦：在VCC与GND之间放置0.1μF陶瓷电容，靠近器件引脚。
2. 未使用输入端：必须接VCC或GND，避免悬空导致振荡或功耗增加。
3. 输出负载：避免直接驱动大电容负载，可串联电阻限制电流。
4. 布局布线：QFN封装焊盘需良好焊接，散热PAD建议连接至GND铜箔。

常见问题与注意事项

Q：输出电平异常？
A：检查未用输入是否接固定电平，电源电压是否在范围内。
Q：功耗过高？
A：确认输入信号边沿速率快（<1μs），慢边沿会导致额外功耗。
Q：振荡器频率不准？
A：RC振荡器中电阻电容精度影响频率，建议使用1%电阻和NPO电容。
