CJ74HC04ADN

产品功能概述

CJ74HC04ADN是一款基于CMOS工艺的六反相器集成电路，属于HC逻辑系列。它集成了六个独立的反相器（非门），每个反相器将输入信号反转输出，即高电平输入转换为低电平输出，低电平输入转换为高电平输出。该IC主要用于数字系统中的逻辑缓冲、信号整形和电平转换，确保信号完整性和抗干扰能力。其工作电压范围为2V至6V，兼容TTL和CMOS电平，适用于低功耗和高噪声环境的应用。

内部框图说明

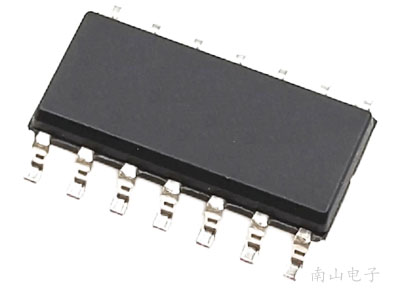

CJ74HC04ADN内部包含六个相同的反相器单元，每个单元由CMOS晶体管对（PMOS和NMOS）构成。当输入为高电平时，PMOS晶体管截止，NMOS晶体管导通，输出拉低至地电平；当输入为低电平时，PMOS晶体管导通，NMOS晶体管截止，输出拉高至电源电压。这种结构提供了高输入阻抗和低输出阻抗，减少了信号衰减。内部电源管理电路确保稳定的电压供应，所有单元共享VCC和GND引脚，封装为SOP14，引脚排列优化了布局和散热。

关键参数详解

主要参数包括：FAMILY为HC系列，表明其高速CMOS特性，典型传播延迟为10ns；DESCRIPTION为Hex Inverter，指六反相器功能；VIN_MIN为2V，VIN_MAX为6V，定义了工作电压范围，确保在宽电压下可靠操作；FUNCTION为Buffer，强调其缓冲作用，提供高驱动能力（典型输出电流为±4mA）。其他参数如输入高电平阈值（Vih）为3.15V（在5V供电时），输入低电平阈值（Vil）为1.35V，噪声容限高，适合噪声环境。封装SOP14提供紧凑尺寸，便于PCB布局。

典型应用电路

在典型应用中，CJ74HC04ADN可用于数字信号处理。例如，在微控制器系统中，连接一个反相器单元：输入引脚接收来自MCU的GPIO信号（如3.3V电平），输出引脚驱动LED或继电器，实现电平转换和缓冲。电源引脚VCC接5V稳压源，GND接地，建议在VCC和GND间添加0.1μF去耦电容以减少噪声。多个反相器可级联用于信号延迟或波形整形，如生成方波时钟信号。

外围器件选型建议

为优化性能，建议选型：电源部分使用LDO或开关稳压器提供稳定2-6V电压，如AMS1117系列；去耦电容推荐0.1μF陶瓷电容靠近VCC引脚放置；输入信号若来自长线，可串联100Ω电阻以抑制振铃；输出负载如驱动LED，需串联220Ω限流电阻；在高速应用中，考虑添加终端电阻匹配阻抗。避免使用大电感负载，以防电压尖峰损坏IC。

采购渠道

CJ74HC04ADN可通过授权分销商采购，如南山电子电子，确保正品长晶JSCJ品牌。批量采购可联系原厂或代理商获取报价和技术支持。在线平台常提供数据手册和样品申请，建议验证封装和批次信息以匹配应用需求。
