CJ74HC154AHN

器件定位

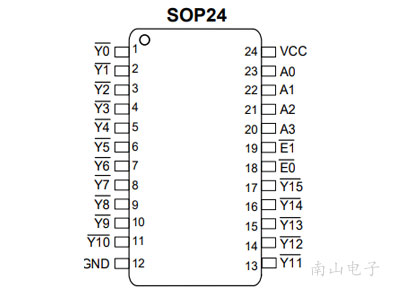

CJ74HC154AHN是长晶JSCJ推出的高速CMOS 4-16线译码器/多路分配器，属于HC系列逻辑IC，采用SOP24封装。该器件可将4位二进制输入转换为16个独立的输出线之一，实现地址译码或数据分配功能，广泛应用于微处理器系统、通信设备和工业控制等领域，帮助工程师简化电路设计，提升系统扩展性。

典型应用方案框图描述

在微处理器系统中，CJ74HC154AHN常用于地址译码。典型应用框图包括：微处理器（如MCU）的地址总线低4位（A0-A3）连接至CJ74HC154AHN的输入引脚（A0-A3），使能端（E1、E2）由控制逻辑驱动。输出端（Y0-Y15）分别连接至不同外设（如存储器、I/O接口）的片选信号。当输入地址匹配时，对应输出线变为低电平，激活目标设备，实现多设备寻址。

参数配置说明

CJ74HC154AHN关键参数包括：工作电压范围2V至6V（VIN_MIN:2, VIN_MAX:6），兼容TTL电平；输入高电平最小2V，低电平最大0.8V；输出驱动能力达±5.2mA。配置时，确保电源电压稳定在推荐范围内，避免过压损坏。输入信号需满足HC系列时序要求，典型传播延迟为15ns（@5V），设计时需考虑系统时钟同步。

外围电路设计要点

1. 电源去耦：在VCC和GND引脚附近放置0.1μF陶瓷电容，减少噪声干扰。
2. 输入保护：未使用的输入引脚应上拉或下拉至固定电平（如通过10kΩ电阻接VCC或GND），防止浮动导致误触发。
3. 输出负载：输出端驱动容性负载时，建议串联小电阻（如22Ω）以抑制振铃；驱动多个设备时，计算总电流不超过器件极限。
4. 布局布线：尽量缩短输入/输出走线，避免平行长线以减少串扰；地线设计为星型或平面结构。

常见问题与注意事项

Q1: 输出信号出现毛刺怎么办？
A: 检查使能端时序，确保在输入稳定后切换；增加输出端滤波电容（如10pF）。
Q2: 器件发热严重？
A: 核实负载电流是否超限；优化散热，如增加铜箔面积。
注意事项：避免静电损伤，操作时佩戴防静电腕带；存储温度-55°C至125°C，焊接温度不超过260°C（10秒）。

代理采购

长晶JSCJ CJ74HC154AHN可通过授权代理商采购，确保原装正品。推荐联系官方渠道或认证分销商，获取批量报价和技术支持。样品申请通常提供快速交付，助力项目原型开发。
