CJ74HC245QDN
在系统中的角色定位
CJ74HC245QDN作为八路总线收发器,在数字系统中扮演数据总线双向驱动的关键角色。它能够实现数据从A总线到B总线或B总线到A总线的双向传输,适用于微控制器与存储器、I/O外设之间的数据缓冲与隔离。其3态输出特性允许在不需要时断开总线连接,避免总线冲突。
与上下游器件的接口要求
上游器件:通常由微控制器或DSP提供方向控制信号(DIR)和输出使能信号(OE)。DIR高电平时数据从A到B,低电平时从B到A;OE低电平时输出有效,高电平时输出高阻。下游器件:接收来自CJ74HC245QDN的总线数据,如存储器、LED驱动、传感器等。为保证信号完整性,建议与高速CMOS器件配合,注意输入电容和上升时间匹配。
详细电气特性

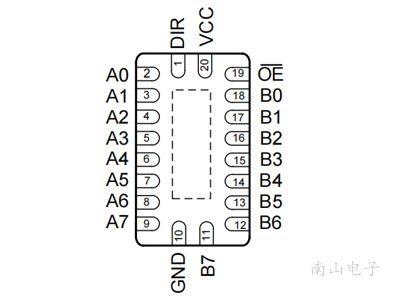

工作电压范围:2V至6V,兼容TTL电平。输入低电平最大值0.8V,输入高电平最小值2V(VCC=4.5V时)。输出驱动能力:±6mA(VCC=4.5V)。传播延迟典型值8ns(VCC=5V,CL=50pF)。静态功耗低至4μA(VCC=6V)。封装QFN4.5x2.5-20L,尺寸紧凑,适合高密度PCB设计。
参考设计说明
典型应用电路:将CJ74HC245QDN的A端口连接至MCU数据总线,B端口连接至外设总线。DIR引脚由MCU GPIO控制,OE引脚接低电平使能。在VCC和GND之间放置0.1μF去耦电容,靠近器件引脚。PCB布局时,确保走线阻抗匹配,减少反射。对于长距离传输,可在输出端串联22Ω电阻抑制过冲。
调试与测试建议
调试步骤:1. 检查电源电压是否在2-6V范围内。2. 验证DIR和OE逻辑电平是否正确。3. 使用示波器测量输入输出波形,确认数据方向正确且无毛刺。4. 测试3态功能:OE高电平时输出应为高阻。常见问题:若信号延迟过大,检查负载电容是否超过50pF;若输出电平异常,确认输入是否满足VIH/VIL阈值。
长晶JSCJ产品线介绍
长晶JSCJ是国内领先的半导体器件供应商,产品涵盖逻辑IC、MOSFET、电源管理IC等。CJ74HC245QDN属于HC系列逻辑电路,具有宽电压、低功耗、高噪声容限等优点。长晶提供全面的技术文档和样品支持,确保客户快速验证设计。
南山电子一站式采购
南山电子作为长晶JSCJ官方授权代理商,提供CJ74HC245QDN原装现货,支持小批量采购和快速发货。同时提供技术选型和设计支持,帮助系统工程师缩短研发周期。访问南山电子官网可获取完整数据手册和应用笔记。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| FAMILY | HC | |
| DESCRIPIT ION | Octal Bus Transceiver; 3-state | |
| VIN MIN | 2 | V |
| VIN MAX | 6 | V |
| FUNCTION | Transceiver |
