CJ74LVC04QIN

CJ74LVC04QIN 在系统中的角色定位

CJ74LVC04QIN 是低电压CMOS六反相器（Hex Inverter），属于LVC系列，专为1.2V至3.6V供电系统设计。在数字系统中，它通常用作信号反相、波形整形、逻辑电平转换以及驱动缓冲。例如，在MCU与外围设备之间，它可将3.3V逻辑反相为1.8V或2.5V逻辑，反之亦然，确保信号完整性。

与上下游器件的接口要求

上游器件（如MCU、FPGA）输出逻辑电平应在VIN范围内（1.2V-3.6V），且驱动电流满足CJ74LVC04QIN输入漏电流要求（典型值±1μA）。下游器件应能接受标准CMOS输出电平，输出驱动能力±24mA。建议在输入引脚串联22Ω-33Ω电阻以抑制过冲，输出端可加10kΩ上拉电阻至所需电压以调整电平。

详细电气特性

• 供电电压范围：1.2V至3.6V（绝对最大3.8V）
• 输入高电平阈值：0.65×VCC（典型）
• 输入低电平阈值：0.35×VCC（典型）
• 传播延迟：典型3.7ns @3.3V，负载50pF
• 输出驱动：±24mA @3.3V
• 静态功耗：低至10μA（最大）

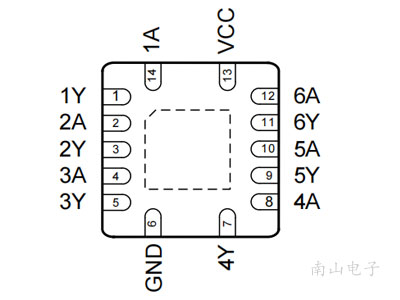

• 封装：QFN3.5x3.5-14L，散热性能优良

参考设计说明

典型应用电路：将MCU的GPIO输出（3.3V）连接至CJ74LVC04QIN输入端，输出端连接至低压外设（如1.8V传感器）。VCC接3.3V，GND接地。输入端并联0.1μF去耦电容，输出端可加10kΩ上拉至1.8V。若用于晶体振荡器缓冲，可将输入连接至晶振输出，输出接至下一级。

调试与测试建议

使用示波器测量输入输出波形，确保无振铃。若输出电平异常，检查VCC电压是否稳定，输入电平是否在阈值范围内。建议在PCB布局中将去耦电容靠近电源引脚，走线尽量短。对于高速信号（>10MHz），注意信号完整性，必要时添加串联电阻。

长晶JSCJ产品线介绍

长晶科技（JSCJ）是中国领先的半导体器件供应商，拥有丰富的逻辑IC、MOSFET、二极管等产品线。LVC系列逻辑IC工作电压范围宽、功耗低、速度高，广泛应用于消费电子、工业控制及通信设备。CJ74LVC04QIN采用无铅RoHS封装，符合绿色环保要求。

南山电子一站式采购

南山电子作为长晶授权代理商，提供CJ74LVC04QIN等全系列逻辑IC现货供应，支持小批量采购及样品申请。我们提供技术选型、参考设计、FAE支持等一站式服务，助力系统工程师快速集成。欢迎访问南山电子官网查询库存与价格。
