CJ74LVC1G04DJN
逻辑IC DFNWB0.8x0.8-4L ✓ 量产中
系统角色与定位
CJ74LVC1G04DJN作为单反相器（Single Inverter）在数字系统中扮演信号取反、波形整形、逻辑电平转换等关键角色。其宽电压范围（1.65V-5.5V）使其特别适用于多电压域系统，如物联网终端、便携医疗设备、工业传感器接口等。在典型应用中，它可连接微控制器（MCU）输出与后续电路，确保信号完整性。
接口要求
上游器件（如MCU、DSP）输出需满足输入电压阈值：VIL≤0.8V（3.3V供电时），VIH≥2.0V。下游负载电容建议不超过50pF，以保证传播延迟（典型4.6ns@3.3V）。输入引脚具备施密特触发特性，增强噪声容限。输出驱动能力±32mA，可直接驱动LED或小功率MOSFET。
电气特性
- 工作电压范围：1.65V至5.5V
- 高电平输出电流：-32mA（VCC=3.3V）
- 低电平输出电流：32mA
- 传播延迟：典型值4.6ns（VCC=3.3V，CL=15pF）
- 静态功耗：最大10μA

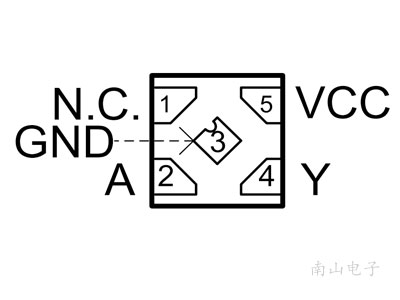

- 封装：DFNWB0.8x0.8-4L，尺寸0.8mm×0.8mm，节省PCB空间
参考设计
典型应用电路：MCU输出→CJ74LVC1G04DJN输入→驱动LED或外部中断输入。电源引脚并联100nF陶瓷电容，布局靠近器件。输入串联33Ω电阻以抑制振铃。输出负载电容应尽量小，走线长度<10mm。
调试与测试
测试点：验证输入波形是否满足VIH/VIL要求，测量输出波形上升/下降时间（典型3ns@3.3V）。注意电源纹波应<50mV。若输出异常，检查输入端是否有毛刺或过冲，可增加RC滤波（R=10kΩ，C=10pF）。
长晶JSCJ产品线
长晶科技（JSCJ）提供全系列逻辑IC，包括LVC、AHC、AHCT、HC等家族，覆盖1.8V至5.5V电压范围。CJ74LVC1G04DJN采用先进工艺，ESD防护等级HBM 2000V，符合RoHS标准。产品广泛应用于消费电子、通信、工业控制等领域。
南山电子一站式采购
南山电子作为长晶JSCJ授权代理商，提供CJ74LVC1G04DJN原装正品、技术支持及样品申请。库存充足，支持小批量采购。访问南山电子官网或联系客服获取数据手册、参考设计及报价。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| FAMILY | LVC | |
| DESCRIPIT ION | Single Inverter | |
| VIN MIN | 1.65 | V |
| VIN MAX | 5.5 | V |
| FUNCTION | Inverter |
CJ74LVC1G04DJN 常见问题
Q：CJ74LVC1G04DJN 是什么器件？
A：CJ74LVC1G04DJN 是长晶科技（JSCJ）生产的逻辑IC，采用DFNWB0.8x0.8-4L封装。FAMILY LVC，DESCRIPIT_ION Single Inverter，VIN_MIN 1.65。
Q：CJ74LVC1G04DJN 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取CJ74LVC1G04DJN的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/CJ74LVC1G04DJN.pdf 直接下载。
Q：CJ74LVC1G04DJN 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 CJ74LVC1G04DJN 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：CJ74LVC1G04DJN 有哪些替代型号？可替代哪些进口或国产型号？
A：CJ74LVC1G04DJN 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：CJ74LVC1G04DJN 现货价格是多少？
A：CJ74LVC1G04DJN 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
