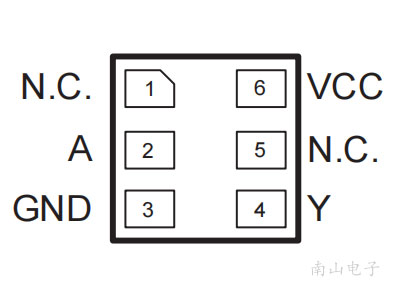

CJ74LVC1G125DKN

在系统中的角色定位

CJ74LVC1G125DKN是一款单通道缓冲器/线路驱动器，具有3态输出功能，属于LVC系列逻辑IC。在数字系统中，它通常用于信号缓冲、驱动增强、电平转换以及总线隔离等场景。例如，在微控制器（MCU）与外围设备之间，它可以提供足够的驱动能力并防止信号反射；在多主设备共享总线时，其三态输出允许设备在不活动时释放总线，避免冲突。

与上下游器件的接口要求

该器件的工作电压范围为1.65V至5.5V，兼容TTL和CMOS电平。输入端可接受低至1.65V的逻辑电平，因此可直接与低压FPGA、CPLD或MCU连接。输出端能够驱动高达24mA的电流，适合驱动LED、继电器或作为下一级数字输入的信号源。为获得最佳性能，建议在电源引脚（VCC）和地（GND）之间放置0.1μF和10μF的去耦电容，布局尽量靠近器件。

详细电气特性

• 电源电压范围：1.65V至5.5V
• 高电平输入电压（VIH）：最小2.0V（VCC=3.3V时）
• 低电平输入电压（VIL）：最大0.8V（VCC=3.3V时）
• 输出电流：±24mA
• 传播延迟：典型值3.7ns（VCC=3.3V，CL=15pF）
• 静态功耗：低至10μA
• 工作温度范围：-40°C至+125°C

参考设计说明

以下是一个典型应用电路：MCU输出3.3V逻辑信号，经CJ74LVC1G125DKN缓冲后驱动5V TTL输入器件。将VCC接3.3V，输入引脚A接MCU输出，输出引脚Y接负载，使能引脚OE接高电平（或MCU GPIO控制）。注意：当OE为低电平时，输出为高阻态。建议在输出端串联33Ω电阻以抑制过冲。

调试与测试建议

调试时，首先检查电源电压是否在规格范围内，并验证去耦电容是否安装正确。使用示波器测量输入和输出波形，确认信号幅度和时序符合要求。若输出异常，检查OE引脚电平是否适当。此外，注意PCB布局，避免长走线导致信号完整性问题。

长晶JSCJ产品线介绍

长晶科技（JSCJ）专注于半导体分立器件和逻辑IC的研发与制造，产品涵盖MOSFET、二极管、三极管、逻辑IC等。其LVC系列逻辑IC以低电压、高速度、低功耗为特点，广泛应用于消费电子、工业控制、通信设备等领域。CJ74LVC1G125DKN作为该系列的一员，继承了JSCJ一贯的可靠性和性价比优势。

南山电子一站式采购

南山电子作为长晶JSCJ的授权分销商，提供CJ74LVC1G125DKN的现货供应和技术支持。我们为客户提供样品申请、批量采购、FAE咨询等服务，帮助您快速完成产品选型和系统集成。访问南山电子官网，获取最新库存和价格信息。
