CJ74LVC1G74DMN
长晶JSCJ CJ74LVC1G74DMN 单D型触发器 产品详情

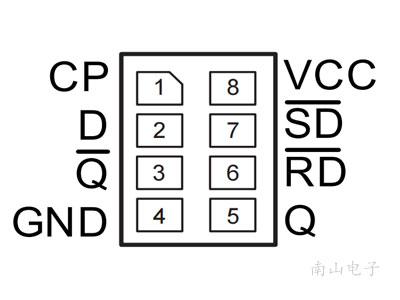

长晶JSCJ CJ74LVC1G74DMN是一款高性能单D型触发器,采用正边沿触发方式,并集成了独立的置位(Set)和复位(Reset)功能。该器件属于LVC系列,支持1.65V至5.5V的宽输入电压范围,非常适合低功耗电源管理、信号同步以及数字逻辑控制应用。其DFN1.35x1-8L超小型封装,有效节省PCB空间,是便携式设备、电池供电系统及工业控制的理想选择。
拓扑类型与工作模式
CJ74LVC1G74DMN采用CMOS工艺,具有低静态功耗和高噪声容限。其正边沿触发特性确保数据在时钟上升沿被准确锁存,而异步置位和复位引脚允许直接控制输出状态,无需等待时钟信号。这种灵活性在电源时序控制、故障信号锁存等场景中尤为关键。
效率曲线与轻载性能
虽然CJ74LVC1G74DMN作为逻辑器件不直接涉及功率转换效率,但其低功耗特性在电源管理系统中至关重要。在1.65V低压供电时,典型静态电流仅为10μA,动态功耗随频率线性增加。在轻载(低频或静态)条件下,器件几乎不消耗额外能量,非常适合电池供电设备中的低功耗待机模式。
保护功能
CJ74LVC1G74DMN内置输入钳位二极管,可有效抑制静电放电(ESD)和电压瞬变,确保在电源上电/掉电过程中的信号完整性。虽然该器件本身不具备OVP/OCP/OTP等电源专用保护功能,但其宽电压范围和稳健的CMOS设计使其能够与外部保护电路配合,构建高可靠性系统。
外围元器件选型
为确保CJ74LVC1G74DMN稳定工作,建议在电源引脚(VCC)与地(GND)之间并联0.1μF陶瓷电容(如X7R或X5R材质),并靠近器件放置。时钟输入(CLK)应保持干净,必要时可串联22Ω电阻以抑制反射。置位和复位引脚内部有弱上拉,但建议外部连接10kΩ电阻至VCC或GND以确定默认状态。
购买与技术支持
长晶JSCJ CJ74LVC1G74DMN由南山电子授权代理,提供原装正品、现货快速交付及专业选型建议。如需样品或技术支持,请联系南山电子销售团队。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| FAMILY | LVC | |
| DESCRIPIT ION | Single D-type Flip-flop with Set and Reset; Positive Edge-trigger | |
| VIN MIN | 1.65 | V |
| VIN MAX | 5.5 | V |
| FUNCTION | Trigger |
