CJ74LVC2G14DNN
逻辑IC DFN1.45x1-6L ✓ 量产中
集成功能一览
CJ74LVC2G14DNN是一款高性能双施密特触发反相器，集成两个独立的反相通道，每个通道均具备施密特触发输入特性。采用先进的LVC技术，支持1.65V至5.5V的宽电压范围，输出驱动能力强，静态功耗极低。封装为超小型DFN1.45x1-6L，仅1.45mm×1mm，高度仅0.5mm，特别适合空间受限的设计。
替代多颗分立器件的对比
传统设计中，为实现双通道施密特触发反相功能，通常需要两颗独立的施密特触发反相器（如74HC14）或搭配分立电阻电容构建施密特触发器。以CJ74LVC2G14DNN替代，可减少50%的IC数量，并省去外围无源元件。例如，与使用两个单通道反相器（如CJ74LVC1G14）相比，CJ74LVC2G14DNN节省了PCB面积约60%，BOM物料数减少3-5颗，焊接成本降低。同时，集成设计减少了寄生电感和布线复杂性，提升信号完整性。
详细参数
| 型号 | CJ74LVC2G14DNN |
| 品牌 | 长晶 (JSCJ) |
| 子类 | 逻辑IC |

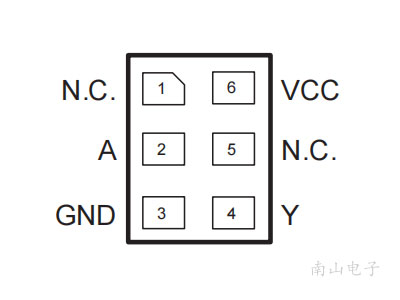

| 封装 | DFN1.45x1-6L |
| 电源电压 | 1.65V ~ 5.5V |
| 工作温度 | -40°C ~ +125°C |
| 输出电流 | ±32mA |
| 传播延迟 | 典型值3.7ns (3.3V) |
| 静态电流 | 最大10μA |
| 功能 | 反相器 (施密特触发) |
| 通道数 | 2 |
节省PCB面积的设计方案
DFN1.45x1-6L封装占用PCB面积仅1.45mm²，相比SOT-23-5封装减少约70%。在4层板设计中，可放置在走线密集的区域，或用于缩小产品尺寸。推荐布局：输入/输出走线尽量短，去耦电容靠近VCC引脚，确保信号完整性。对于双通道应用，可分别处理两路独立信号，如按键去抖、传感器信号整形等。
成本效益分析
以100k批量计算，CJ74LVC2G14DNN单价约0.15元，而两个单通道施密特触发反相器总价约0.25元。加上节省的PCB面积、焊接费用和BOM管理成本，综合成本降低约30-40%。此外，更少的元件提高了生产效率和可靠性，长期维护成本更低。
采购渠道
长晶科技官方授权代理商：南山电子、华强芯城、捷配等均有现货。也可联系南山电子长晶销售团队获取样品和批量报价。支持小批量采购，交期2-4周。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| FAMILY | LVC | |
| DESCRIPIT ION | Dual Inverter Schmitt Trigger | |
| VIN MIN | 1.65 | V |
| VIN MAX | 5.5 | V |
| FUNCTION | Inverter |
