A42

产品概述

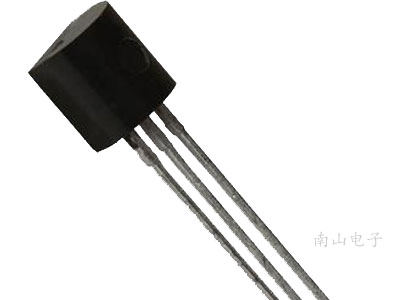

长晶JSCJ A42是一款NPN型通用三极管，采用TO-92封装，具有高耐压、适中电流和低饱和压降的特点，广泛应用于高压开关、放大器及驱动电路。该器件由长晶科技（JSCJ）生产，南山电子授权代理，提供原装正品及技术支持。

详细参数解析

• 极性（POLARITY）： NPN，适用于正电压供电的开关和放大应用。
• 最大耗散功率（PCM）： 0.625W，在TO-92封装下需注意散热，避免长时间过载。
• 集电极电流（IC）： 0.5A，满足中小功率开关和驱动需求。
• 集电极-基极耐压（VCBO）： 310V，集电极-发射极耐压（VCEO）： 305V，高耐压特性适合高压电路如开关电源、荧光灯镇流器。
• 发射极-基极耐压（VEBO）： 5V，标准值，驱动时需注意基极电压限制。
• 直流电流增益（HFE）： 80-250（测试条件VCE=10V，IC=10mA），增益范围宽，设计灵活。
• 饱和压降（VCESAT）： 0.2V（IC=20mA，IB=2mA），低饱和压降有助于降低功耗，提高效率。

典型应用电路说明

A42常用于高压开关电路，例如继电器驱动、电磁阀控制、DC-DC转换器中的开关管。典型电路包括：

• 继电器驱动： 基极串联电阻由微控制器IO口驱动，集电极接继电器线圈，发射极接地，二极管反向并联线圈续流。
• 高压开关： 用于荧光灯电子镇流器中的半桥开关，配合其他器件实现振荡和功率输出。

选型注意事项

• 确保VCEO和VCBO留有足够余量，建议实际电压不超过80%额定值。
• IC和PCM需考虑温度降额，TO-92封装在高温下需限制功耗。
• HFE随温度和电流变化，设计时需考虑最小和最大增益，确保电路稳定。
• 饱和压降随电流增大而上升，高电流应用需参考数据手册曲线。

采购渠道

长晶JSCJ A42由南山电子代理销售，提供原装正品、技术支持及快速样品服务。可通过南山电子官网或授权分销商订购，批量采购可享优惠价格及现货供应。
