BC847W

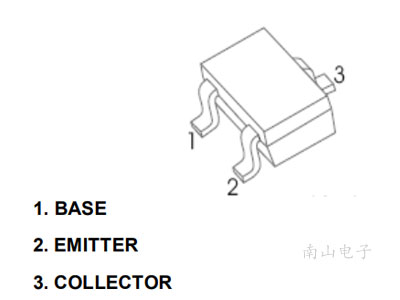

通用三极管 SOT-323 ✓ 量产中
BC847W 通用三极管选型指南
BC847W是长晶科技（JSCJ）推出的一款NPN通用三极管，采用SOT-323小型封装，集电极电流100mA，耐压45V，适合低功耗通用开关和放大应用。其宽HFE范围（110-800）为设计提供了灵活性。
核心参数
| 极性 | NPN |
| PCM (W) | 0.15 |
| IC (A) | 0.1 |
| VCBO (V) | 50 |
| VCEO (V) | 45 |
| VEBO (V) | 6 |
| HFE (min/max) | 110 / 800 |
| VCE(sat) (V) | 0.6 |
适合的设计场景
- 低功耗开关电路（如继电器驱动、LED开关）
- 小信号放大（音频前置、传感器接口）
- 便携设备、物联网模块中的通用逻辑电平转换
不适合的场景
- 大功率或高电流负载（IC>100mA）
- 高频应用（>100MHz）
- 需要极低VCE(sat)的场合（如高效DC-DC）
同系列推荐
- BC847C (HFE 420-800, 更高增益)
- BC847S (SOT-23封装, 兼容替代)
购买渠道
可通过南山电子等授权分销商购买。如需选型咨询，联系南山电子获取技术支持。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| POLARITY | NPN | |
| PCM | 0.15 | W |
| IC | 0.1 | A |
| VCBO | 50 | V |
| VCEO | 45 | V |
| VEBO | 6 | V |
| HFE | 110 | |
| HFE 9 | 800 | |
| HFE VCE | 5 | V |
| HFE IC | 0.002 | A |
| VCESAT | 0.6 | V |
| VCESAT IC | 0.1 | A |
| VCESAT IB | 0.005 | A |
BC847W 常见问题
Q：BC847W 是什么器件？
A：BC847W 是长晶科技（JSCJ）生产的通用三极管，采用SOT-323封装。POLARITY NPN，PCM 0.15，IC 0.1。
Q：BC847W 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取BC847W的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/BC847W.pdf 直接下载。
Q：BC847W 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 BC847W 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：BC847W 有哪些替代型号？可替代哪些进口或国产型号？
A：BC847W 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：BC847W 现货价格是多少？
A：BC847W 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
