BAV19W
开关二极管 SOD-123 ✓ 量产中
BAV19W 肖特基二极管：低VF、快恢复，提升电源效率
BAV19W 是长晶科技（JSCJ）生产的肖特基二极管，采用 SOD-123 表面贴装封装。其主要参数为：功率耗散 PD=500mW，正向电流 IO=200mA，反向电压 VR=100V，正向压降 VF=1.25V（IF=200mA），反向漏电流 IR=0.1μA（VR=100V），反向恢复时间 TRR=50ns。相比普通 PN 结二极管，肖特基二极管具有更低的正向压降和更快的开关速度，特别适合高频、低压、大电流的整流和续流应用。
肖特基 vs 普通二极管：优势对比
| 特性 | BAV19W 肖特基 | 普通硅二极管 |
|---|---|---|
| 正向压降 VF | 1.25V @200mA | 0.7-1.1V @200mA |
| 反向恢复时间 TRR | 50ns | 数百 ns 至 μs |
| 开关损耗 | 低 | 高 |
| 效率 | 高 | 较低 |
低正向压降意味着在相同电流下功耗更低，发热更少，系统效率更高。快速恢复特性减少了开关损耗，适用于高频开关电源。
详细参数
- 型号：BAV19W
- 品牌：长晶（JSCJ）
- 类型：肖特基二极管

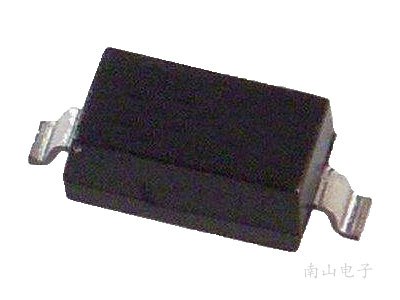

- 封装：SOD-123
- 最大重复峰值反向电压 VRRM：100V
- 最大平均正向整流电流 IO：200mA
- 最大正向压降 VF：1.25V（IF=200mA）
- 最大反向漏电流 IR：0.1μA（VR=100V）
- 反向恢复时间 TRR：50ns
- 结温范围：-55°C ~ +150°C
开关电源整流应用
在开关电源的次级整流电路中，BAV19W 的低 VF 特性可显著降低导通损耗，提高转换效率。其快速恢复能力减少了反向恢复电流，降低 EMI 干扰。典型应用包括 DC-DC 转换器、AC-DC 适配器、充电器等。
高频电路应用
BAV19W 的 TRR 仅 50ns，适合高频整流、信号检波、高速开关等电路。在射频电路中，其低结电容特性有助于保持信号完整性。可应用于通信设备、高频模块、LED 驱动等。
选用注意事项：反向漏电流
肖特基二极管的反向漏电流随温度升高而增大，高温下可能影响系统可靠性。在高温环境中使用时应降额设计，确保散热良好。BAV19W 在 VR=100V 时漏电流仅 0.1μA，性能稳定，但建议实际应用时留有余量。
采购渠道
BAV19W 由长晶科技（JSCJ）生产，通过正规代理商和授权分销商销售。可通过华强北电子市场、南山电子 等平台购买。确保原装正品，提供技术支持。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| PD | 500 | mW |
| IO | 200 | mA |
| VR | 100 | V |
| VF | 1.25 | V |
| VF IF | 200 | mA |
| IR | 0.1 | μA |
| IR VR | 100 | V |
| TRR | 50 | ns |
BAV19W 常见问题
Q：BAV19W 是什么器件？
A：BAV19W 是长晶科技（JSCJ）生产的开关二极管，采用SOD-123封装。PD 500，IO 200，VR 100。
Q：BAV19W 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取BAV19W的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/BAV19W.pdf 直接下载。
Q：BAV19W 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 BAV19W 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：BAV19W 有哪些替代型号？可替代哪些进口或国产型号？
A：BAV19W 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：BAV19W 现货价格是多少？
A：BAV19W 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
