CJ92340-PBN
器件定位

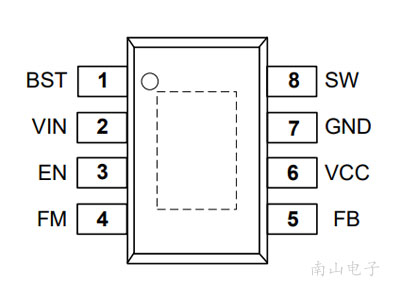

CJ92340-PBN是长晶(JSCJ)推出的一款高效BUCK型DC-DC转换器,采用ESOP8封装,专为宽输入电压范围(4.5V-30V)和高输出电流(4A)应用设计。其输出电压可在0.8V-25V间灵活调节,反馈电压为0.8V,开关频率支持350kHz@PFM模式,适用于需要高效能、低功耗的电源系统,如工业自动化、车载电子和通信基础设施。
典型应用方案框图描述
典型应用方案包括输入滤波电路、CJ92340-PBN芯片、电感、输出电容和反馈网络。输入侧通过电容滤波稳定电压,芯片内部集成MOSFET和控制器,电感用于能量存储,输出电容平滑电压,反馈电阻分压网络调节输出电压。框图可简化为:输入电源 → 输入滤波 → CJ92340-PBN → 电感/输出电容 → 负载,反馈回路确保输出电压稳定在设定值。
参数配置说明
关键参数配置:输入电压(VIN)设置为4.5V-30V,根据应用需求选择;输出电压(VOUT)通过外部电阻分压调节,公式为VOUT = VFB × (1 + R1/R2),其中VFB=0.8V;输出电流(IOUT)最大4A,需确保散热设计;开关频率(FSW_MODE)为350kHz@PFM,优化轻载效率。建议使用计算工具或参考数据表进行精确配置。
外围电路设计要点
外围电路设计要点:1. 输入电容:靠近芯片引脚放置低ESR陶瓷电容(如10μF),减少噪声;2. 电感:选择饱和电流高于4A的电感,感值根据开关频率计算,典型值4.7μH-10μH;3. 输出电容:使用低ESR电容(如22μF陶瓷电容)稳定输出电压;4. 反馈网络:电阻精度建议1%,避免温漂影响;5. 布局:短路径连接功率元件,减少寄生电感,确保散热良好。
常见问题与注意事项
常见问题:1. 输出电压不稳:检查反馈电阻值或布局噪声;2. 过热问题:优化散热或降低负载电流;3. 启动失败:确认输入电压在范围内,检查电容极性。注意事项:避免输入电压超过30V,防止芯片损坏;在高温环境下降额使用;PFM模式可能引入轻微噪声,需评估EMC要求。
代理采购
CJ92340-PBN可通过长晶(JSCJ)授权代理商采购,确保正品和供货稳定。建议联系官方渠道或认证分销商获取样品、数据表和技术支持,以加速项目开发。批量采购可享受优惠价格和定制服务。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| TYPE | BUCK | |
| VIN MIN | 4.5 | |
| VIN MAX | 30 | |
| VOUT | 0.8~25 | |
| IOUT | 4 | |
| VFB | 0.8 | |
| FSW MODE | 350kHz@PFM |
