CJ92360-QAN

产品功能概述

长晶（JSCJ）CJ92360-QAN是一款高性能同步降压（BUCK）DC-DC转换器，专为宽输入电压应用设计。该IC采用先进的功率MOSFET集成技术，在3.6V至30V的宽输入范围内，提供高达6A的输出电流能力，输出电压可调范围为0.6V至VIN，满足多样化的电源需求。其核心优势在于高效能转换，通过集成低导通电阻的开关管，显著减少热损耗，提升系统可靠性。此外，IC支持可编程开关频率（250kHz、300kHz或400kHz），并具备PFM（脉冲频率调制）和FPWM（强制脉宽调制）模式，可在轻载时自动切换至PFM以优化效率，重载时采用FPWM确保稳定输出，适用于对功耗和性能要求严苛的工业与汽车电子领域。

内部框图说明

CJ92360-QAN的内部结构集成度高，主要包括控制逻辑单元、误差放大器、PWM调制器、驱动电路和功率开关管。控制逻辑单元接收外部设置（如频率选择引脚），管理PFM/FPWM模式切换；误差放大器比较反馈电压（VFB=0.6V）与参考电压，生成误差信号；PWM调制器根据误差信号调整占空比，驱动电路则高效控制内置的N沟道和P沟道MOSFET，实现同步整流，减少二极管损耗。内部还集成过流保护、过温保护和欠压锁定功能，确保IC在异常条件下安全运行，框图清晰展示了从输入到输出的信号流和功率路径，便于工程师理解其工作原理。

关键参数详解

TYPE：BUCK架构，实现降压转换，效率高达95%，适合从高电压源获取低电压输出。
VIN_MIN/VIN_MAX：3.6V~30V宽输入范围，兼容多种电源环境，如12V汽车电池或24V工业总线。
VOUT：0.6~VIN可调，通过外部电阻分压网络设置，灵活性高，适用于CPU核心电源或传感器供电。
IOUT：6A最大输出电流，支持高负载应用，如电机驱动或LED照明系统。
VFB：0.6V反馈电压，精度±2%，确保输出电压稳定性和调节精度。
FSW_MODE：开关频率可选250kHz、300kHz或400kHz，PFM模式在轻载时降低频率以减少开关损耗，FPWM模式在重载时保持固定频率以优化纹波和瞬态响应，用户可通过引脚配置选择，平衡效率和性能。

典型应用电路

典型应用电路中，CJ92360-QAN需连接输入电容（如10μF陶瓷电容）以滤除高频噪声，输出端配置电感（根据频率和电流选型，例如4.7μH）和输出电容（如22μF低ESR电容）以平滑输出电压。反馈网络由两个电阻组成，按公式VOUT = VFB × (1 + R1/R2)设置输出电压，其中VFB=0.6V。启用引脚（EN）可接高电平或通过电阻分压控制开关，频率选择引脚（FSEL）接地或接VIN以设定250kHz、300kHz或400kHz。电路布局时，建议将功率路径（输入、输出、电感）短而粗，减少寄生电感，并确保散热良好，以发挥IC最大效能。

外围器件选型建议

为优化CJ92360-QAN性能，外围器件选型需谨慎：
电感：选择饱和电流高于6A、DCR低的功率电感，如4.7μH至10μH范围，具体值根据开关频率计算（L = (VIN - VOUT) × D / (FSW × ΔIL)），确保纹波电流在20%~40% IOUT内。
输入/输出电容：输入电容推荐10μF至47μF陶瓷电容（X5R或X7R），靠近VIN引脚以抑制瞬态噪声；输出电容选用低ESR的陶瓷或聚合物电容，容值22μF至100μF，以减小输出电压纹波。
反馈电阻：使用精度1%的电阻，阻值在10kΩ至100kΩ之间，避免过高值引入噪声。

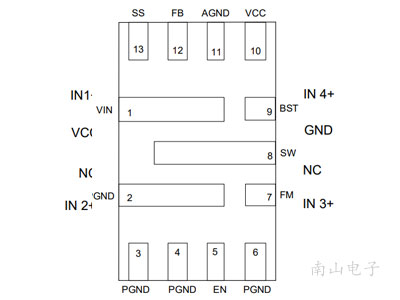

散热：由于QFNFC2x3-13L封装热阻较低，建议在PCB上设计散热焊盘并连接至地平面，必要时加装散热片，确保结温不超过125°C。

采购渠道

CJ92360-QAN可通过长晶（JSCJ）官方授权代理商或分销商采购，如艾睿电子、安富利或本地电子元器件平台。在线渠道包括南山电子电子等，提供数据手册、样品申请和技术支持。批量采购时，建议直接联系JSCJ销售团队获取定制报价和交期信息，确保货源稳定和正品保障。
