CJ74AVC8T245QFN

器件定位

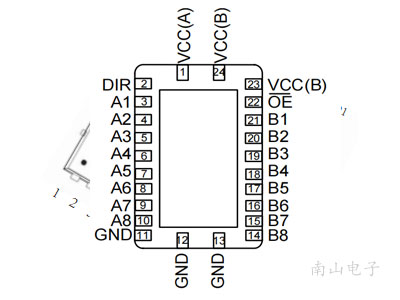

CJ74AVC8T245QFN是长晶（JSCJ）推出的8位双电源供电的电压转换收发器，属于AVC系列逻辑IC。它支持两个独立电源VCCA和VCCB，电压范围均为0.8V至3.6V，可实现不同电压域之间的双向电平转换。器件采用QFN5.5x3.5-24L封装，体积小巧，适合空间受限的多电压系统，如便携设备、物联网节点、通信模块等。

典型应用方案框图描述

在典型应用中，CJ74AVC8T245QFN连接两个不同电压的子系统。例如：

• MCU与传感器接口：MCU工作电压为3.3V，传感器为1.8V。CJ74AVC8T245QFN的A端口接MCU（VCCA=3.3V），B端口接传感器（VCCB=1.8V），实现双向数据通信。
• FPGA与外围设备：FPGA I/O电压为2.5V，外围设备如ADC为1.2V。通过该器件实现电平转换，确保信号完整性。
• 多电压总线隔离：在I2C、SPI等总线中，不同电压设备间增加该收发器，提供隔离和驱动能力增强。

参数配置说明

注意：VCCI为对应端口的电源电压。方向控制引脚DIR决定数据流向：DIR=高电平时，A→B；DIR=低电平时，B→A。OE引脚低电平有效，用于三态输出控制。

外围电路设计要点

• 电源去耦：在VCCA和VCCB引脚附近分别放置0.1μF和1μF电容，尽量靠近引脚，降低电源噪声。
• 方向控制：确保DIR引脚电平稳定，避免浮空。若固定方向，可直接接VCCA或GND。
• 上拉电阻：当OE为高电平时，输出为高阻态，外部信号线需加上拉电阻以防止浮空。
• PCB布局：信号线尽量短且等长，减少串扰。QFN封装底部散热焊盘应接地，提高散热性能。

常见问题与注意事项

• 电压不匹配：确保VCCA和VCCB在规定范围内，且VCCA≤VCCB或VCCB≤VCCA均可，但建议两者相差不超过2V。
• 电流驱动能力：输出电流最大±12mA，若驱动重负载（如长线或大电容），需加缓冲器。
• ESD保护：器件具有2kV HBM ESD能力，但外部接口仍需加TVS管以防静电损坏。
• 热管理：在高温环境下，注意结温不超过125℃，必要时加强散热。

代理采购

长晶科技CJ74AVC8T245QFN可通过官方代理商或授权分销商购买，如南山电子、华强北等渠道。提供样品申请和技术支持，批量采购价格优惠。请联系销售获取最新库存和报价。
