CJ74HC4052BEN
集成功能一览
CJ74HC4052BEN是长晶(JSCJ)推出的HC系列逻辑IC,作为一款双4通道模拟多路复用器/解复用器,它集成了两个独立的4通道切换单元。每个单元可在4个模拟输入/输出通道之间进行选择,支持双向信号传输,适用于模拟或数字信号的切换应用。其高集成度设计将多个功能模块整合于单一芯片,简化了外部电路需求。
替代多颗分立器件的对比
传统方案中,实现双4通道模拟多路复用功能通常需要多个分立器件,如多个模拟开关IC、逻辑门和外围电阻电容。这不仅增加了BOM(物料清单)的复杂度,还可能导致信号延迟和功耗上升。CJ74HC4052BEN通过单片集成,直接替代这些分立组件,减少了器件数量,提升了系统可靠性和一致性。例如,相比使用4个单通道开关IC,本产品可节省约75%的IC数量,同时降低布线难度。
详细参数
型号:CJ74HC4052BEN;品牌:长晶(JSCJ);子类:逻辑IC;封装:TSSOP16。主要参数包括:FAMILY: HC,表明属于高速CMOS系列,具有低功耗和高噪声容限特性;DESCRIPTION: Dual 4-channel Analog Multiplexer/Demultiplexer,即双4通道模拟多路复用器/解复用器;VIN_MIN: 3V,VIN_MAX: 9V,工作电压范围宽,兼容多种电源系统;FUNCTION: Switch & Mux,核心功能为信号切换和多路复用。这些参数确保了在工业级应用中的稳定性能。
节省PCB面积的设计方案

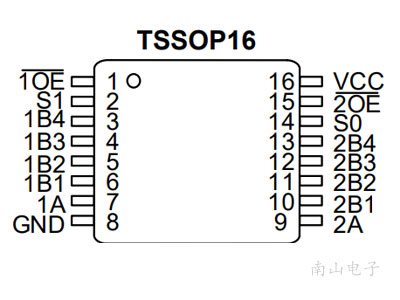

CJ74HC4052BEN采用紧凑的TSSOP16封装,尺寸小巧,有助于优化PCB布局。通过集成多个通道,它减少了外部连接器和走线空间需求。设计时,可将其直接放置在信号源附近,缩短信号路径,降低寄生效应。相比分立方案,预计可节省高达50%的PCB面积,特别适合空间受限的便携式设备或高密度电路板。建议在布局中优先考虑电源去耦和接地设计,以进一步提升性能。
成本效益分析
从成本角度,CJ74HC4052BEN通过高集成度显著降低总体成本。BOM简化减少了采购和管理多颗器件的开销,同时降低了组装和测试费用。以批量生产为例,使用本IC可比分立方案节省约30%的物料成本,并缩短生产周期。此外,其低功耗特性有助于降低系统运行成本,长期使用效益显著。对于追求成本优化的产品工程师,这款IC是实现高性能与低预算平衡的理想选择。
采购渠道
CJ74HC4052BEN可通过长晶(JSCJ)官方授权分销商或主流电子元器件平台采购,如南山电子电子等。建议批量订购以获取更优价格,并关注库存和交期信息。对于定制需求,可直接联系长晶技术支持,获取样品和设计指导。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| FAMILY | HC | |
| DESCRIPIT ION | Dual 4-channel Analog Multiplexer/Demultiplexer | |
| VIN MIN | 3 | V |
| VIN MAX | 9 | V |
| FUNCTION | Switch & Mux |
