CJPF360JN65A

器件简介

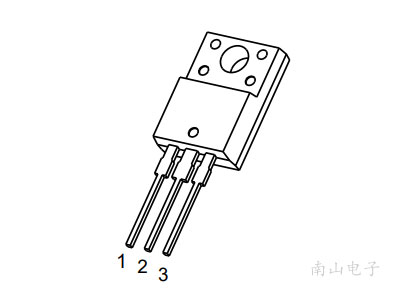

CJPF360JN65A是长晶（JSCJ）推出的超结（Super Junction）N沟道MOSFET，采用TO-220F-D封装，耐压650V，连续漏极电流11.5A，导通电阻典型值320mΩ（VGS=10V）。该器件基于先进的超结工艺，具有低导通电阻、低栅极电荷和快速开关特性，特别适用于电机驱动应用中的H桥、半桥和三相逆变电路。

电机驱动为何选择此参数

电机驱动（如BLDC、PMSM）通常工作在高母线电压（如310V DC）和中等电流（数安培）条件下。CJPF360JN65A的650V耐压提供了充足的电压裕量，可承受开关瞬态尖峰。11.5A电流能力覆盖中小功率电机（如电动工具、风扇、泵）。低RDS(on)减少导通损耗，而超结结构降低开关损耗，提升效率。此外，该器件无内置ESD保护，需在栅极加保护电路。

电气特性详解

关键参数：VDS=650V，VGS=±30V，ID=11.5A，VGS(th)=2.5~4.5V（典型3.5V）。RDS(on)在VGS=10V时最大360mΩ，典型320mΩ。栅极电荷Qg约20nC，米勒平台电压低，便于驱动设计。体二极管反向恢复时间trr典型值约150ns，反向恢复电荷Qrr小，有利于减小死区时间并降低二极管反向恢复损耗。

H桥/半桥应用设计要点

在H桥或半桥拓扑中，上下管交替导通。CJPF360JN65A的互补对称特性（相同型号用于高边和低边）简化了设计。需注意：高边驱动需自举电路或隔离电源；栅极驱动电阻建议10~22Ω以平衡开关速度和EMI；应使用低ESR电容紧靠MOSFET放置以抑制电压尖峰。

死区时间与体二极管特性

死区时间设置需考虑体二极管的反向恢复特性。CJPF360JN65A的体二极管软恢复特性（trr约150ns）允许较短死区时间（如200~300ns），减少死区失真。但需确保死区时间大于trr，否则可能发生直通。建议在栅极驱动中加入米勒钳位或负压关断以增强抗干扰能力。

保护电路

建议添加：栅极串联电阻（10Ω）和齐纳二极管（VZ≈18V）防止栅极过压；漏极RC snubber（如100pF+10Ω）抑制开关尖峰；过流检测（如串联采样电阻）配合快速关断。由于无内置ESD，焊接和操作时注意防静电。

采购信息

CJPF360JN65A由长晶科技（JSCJ）生产，提供卷带或管装，最低订购量（MOQ）通常为50pcs。可通过正规代理商或在线平台采购（如南山电子）。批量采购可联系JSCJ官方获取样品和技术支持。
