CJDR8837

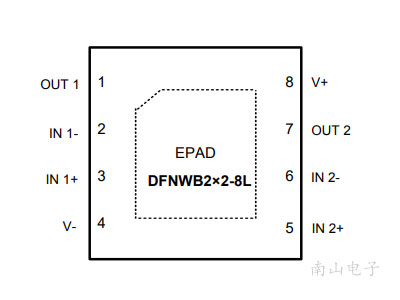

驱动IC DFNWB2x2-8L ✓ 量产中
产品概述
CJDR8837是长晶半导体（JSCJ）推出的低压直流有刷电机驱动集成电路，专为电池供电及低电压应用设计。该器件集成双N沟道功率MOSFET，采用DFNWB2x2-8L超小型封装，在狭小空间内提供高效、可靠的电机驱动方案。
拓扑类型与工作模式
CJDR8837采用全桥（H桥）拓扑架构，集成FET，支持PWM和IN/IN两种控制模式。通过PWM输入可灵活调节电机转速，IN/IN模式则简化逻辑接口。器件支持0~12V宽输入电压范围，连续电流1.5A，峰值电流2.5A，满足多数消费类电机驱动需求。
效率与功耗
典型导通电阻（RDS(on)）为350mΩ，有效降低导通损耗。低静态功耗和睡眠电流接近0μA，显著延长电池续航。在轻载条件下，器件仍保持较高效率，适合间歇工作场景。
保护功能
CJDR8837内置多重保护：
- 过压保护（OVP）：防止输入电压过高损坏器件。
- 过流保护（OCP）：限制输出电流，避免电机堵转或短路。
- 过热保护（OTP）：芯片温度超过阈值时自动关断，确保安全。
外围元器件选型
为优化性能，建议在电源输入端并联10μF电解电容和0.1μF陶瓷电容。电机输出端可加续流二极管（如SS34）以吸收反电动势。PWM输入需加RC滤波（1kΩ+100pF）以消除噪声。布局时应尽量缩短功率回路，减少寄生电感。
应用领域
CJDR8837广泛用于：
- 消费类电子：玩具、电动牙刷、小家电
- 工业控制：阀门执行器、自动门锁
- 医疗设备：输液泵、智能穿戴
购买渠道
CJDR8837由南山电子授权代理，提供原装正品及技术支持。批量采购可联系销售代表获取报价，样品申请可通过官网提交。南山电子还提供应用手册和参考设计，助力快速开发。
如需了解更多技术参数或购买，请访问南山电子官网或致电客服。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| SUB FAMILY | BDC | |
| ARCHITECTURE | Integrated FET | |
| NUMBER OF FULL BRIDGE | 1 | |
| CONTROL MODE | PWM, IN / IN | |
| VS MIN | 0 | V |
| VS MAX | 12 | V |
| FULL SCALE CURRENT | 1.5 | |
| PEAK OUTPUT CURRENT | 2.5 | |
| RDS ON HS LS | 350 | |
| SLEEP CURRENT | 0 | |
| OPERATING TEMPERATURE RANGE | -40 ~ 85 |
CJDR8837 常见问题
Q：CJDR8837 是什么器件？
A：CJDR8837 是长晶科技（JSCJ）生产的驱动IC，采用DFNWB2x2-8L封装。SUB_FAMILY BDC，ARCHITECTURE Integrated FET，NUMBER_OF_FULL_BRIDGE 1。
Q：CJDR8837 的规格书在哪里下载？
A：点击本页"下载规格书"按钮可直接获取CJDR8837的原厂数据手册（PDF），或访问 https://jscj.nscn.com.cn/datasheet/CJDR8837.pdf 直接下载。
Q：CJDR8837 在哪里购买？
A：南山电子是长晶科技（JSCJ）的授权代理商，可提供 CJDR8837 的原厂正品，支持样品申请和批量采购。请通过本页企业微信按钮联系我们询价。
Q：CJDR8837 有哪些替代型号？可替代哪些进口或国产型号？
A：CJDR8837 可参考同规格进口或国产替代型号进行替换，具体替代型号因批次和应用场景不同有所差异。建议通过企业微信联系南山电子选型工程师，提供应用电路参数，我们将为您推荐最优替代方案。
Q：CJDR8837 现货价格是多少？
A：CJDR8837 的价格因市场行情和采购数量有所波动，建议通过本页"询价 / 申请样品"按钮联系南山电子获取最新含税报价单，量大享阶梯优惠。
