CJ12209SP

产品概述

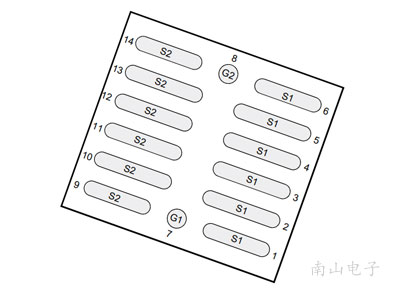

CJ12209SP是长晶科技（JSCJ）推出的高性能双N沟道Trench MOSFET，采用先进的沟槽工艺技术，具有极低的导通电阻和快速的开关特性。器件集成了ESD保护，适用于对可靠性要求严苛的便携式设备和电源管理应用。封装形式为CSPC3028-14，有助于实现紧凑的电路设计。

VDS耐压分析

CJ12209SP的漏源击穿电压VDS为12V，能承受12V的电压应力，适用于低压电路如锂电池保护（通常工作电压3.6V-4.2V）和低压DC-DC转换。实际设计中需考虑电压尖峰，建议降额使用，确保VDS不超过10V以保证可靠性。

RDS(on)与导通损耗

在VGS=4.5V时，典型导通电阻RDS(on)仅为1.2mΩ，VGS=2.5V时为1.56mΩ。极低的导通电阻显著降低了导通损耗，尤其适用于大电流应用（ID=19.8A）。导通损耗P=I²×R，在10A电流下损耗仅0.12W，有助于提升系统效率。

开关特性与栅极驱动

栅极阈值电压VGSTH范围为0.35V-1.4V，低阈值电压允许低电压驱动，适合1.8V/2.5V逻辑电平直接控制。栅极电荷Qg典型值需参考数据手册（此处未提供），但Trench工艺通常具有低Qg，开关速度快。VGS最大额定值为±8V，驱动电压建议4.5V以充分降低RDS(on)。

热阻与功率计算

最大漏极电流ID为19.8A，受限于封装热阻。CSPC3028-14封装的热阻需参考数据手册（通常RθJA约40-60°C/W）。假设RθJA=50°C/W，环境温度25°C时，最大功耗P=(150-25)/50=2.5W。在低占空比或良好散热下可输出更高电流。

应用推荐

CJ12209SP适用于锂电池保护电路（如单节/双节保护板）、电源管理模块、DC-DC转换器、负载开关以及低电压大电流的便携式设备。双N沟道设计适合同步整流或半桥拓扑。

代理渠道

长晶科技CJ12209SP可通过官方授权代理商购买，如深圳华强北电子市场、南山电子电子等。建议联系原厂获取最新供货和技术支持。
