CJ8208SP-A

CJ8208SP-A 产品概述

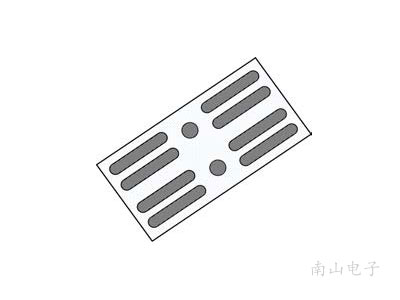

CJ8208SP-A 是长晶科技（JSCJ）推出的一款高性能双N沟道平面型MOSFET，采用先进的Trench工艺制造，专为开关电源（SMPS）中的高效率应用而设计。其12V的漏源击穿电压（VDS）和14A的连续漏极电流（ID）使其成为低压同步整流、主开关及图腾柱拓扑的理想选择。器件内置ESD保护，增强了抗静电能力，适用于对可靠性要求较高的电源系统。CSPC3015-10封装提供了紧凑的占板面积，同时保持良好的散热性能。

电气参数详解

• VDS：12V，适合低压DC-DC转换器
• VGS：±8V，兼容3.3V/5V逻辑电平驱动
• ID：14A，满足中等功率输出需求
• RDS(on)：典型值2.1mΩ @ VGS=4.5V，2.8mΩ @ VGS=2.5V，导通损耗极低
• VGS(th)：0.35~1.4V，阈值电压低，易于驱动
• ESD：通过HBM测试，增强可靠性

在BUCK/BOOST/反激拓扑中的应用

在BUCK转换器中，CJ8208SP-A可作为上管或下管使用。作为下管（同步整流管）时，低RDS(on)可显著降低导通损耗，提升效率。在BOOST拓扑中，可作为主开关管，其低栅极电荷和低导通电阻有助于实现高频操作。在反激拓扑中，适用于低压侧开关，配合同步整流可进一步减少损耗。双N沟道结构允许在单个封装内实现半桥配置，简化PCB布局。

栅极驱动设计

由于VGS(th)较低（典型值0.8V），CJ8208SP-A可由3.3V或5V逻辑电平直接驱动。建议使用专用的MOSFET驱动器，以提供足够的峰值电流（>1A）来快速开关栅极电容。栅极串联电阻（10-22Ω）可抑制振铃，同时保持开关速度。注意避免栅极过压超过±8V，建议在栅源间并联齐纳二极管或TVS管进行保护。

热管理

CSPC3015-10封装的热阻RθJA约为45°C/W（取决于PCB布局）。在14A电流下，导通损耗约为0.4W（假设占空比50%），加上开关损耗，总损耗可能超过1W。建议在PCB上使用2oz铜箔，并增加散热过孔和铜皮面积，以将结温控制在125°C以下。必要时可加装小型散热片或强制风冷。

采购信息

CJ8208SP-A 由南山电子提供现货供应，支持小批量样品和批量订货。南山电子是长晶科技授权代理商，提供原厂技术支持。可通过在线平台或电话咨询价格和库存。对于电源设计工程师，建议在选型时参考完整数据手册，并进行热仿真。
