CJ8209SP-A

产品概述

CJ8209SP-A是长晶科技（JSCJ）推出的双N沟道增强型功率MOSFET，采用先进的Trench工艺制造，具有低导通电阻和快速开关特性。器件内置ESD保护，适用于电池保护、电源管理等领域。产品采用创新的CSPC2623-10封装，在紧凑的尺寸内实现了优良的散热性能，满足高密度PCB设计需求。

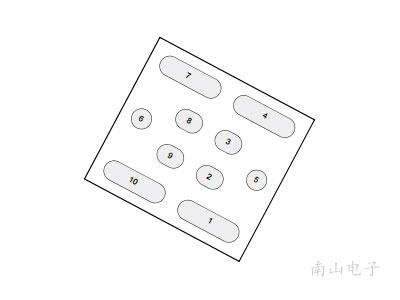

封装尺寸与引脚说明

CJ8209SP-A采用CSPC2623-10封装（类似DFN 2x3-10），外形尺寸为2.0mm × 3.0mm × 0.75mm，引脚间距0.5mm。封装底部带有散热焊盘，有助于将热量传导至PCB。引脚定义：1-5为Drain1，6-10为Drain2，具体参考官方数据手册。建议PCB设计时在散热焊盘下方布置过孔阵列以增强散热。

热阻参数解析

热阻是衡量器件散热能力的关键参数：
- 结到壳热阻（Rth-JC）：典型值XX°C/W（数据手册提供），表示芯片到封装表面的热阻，用于评估散热路径。
- 结到环境热阻（Rth-JA）：典型值XX°C/W，受PCB布局和空气流动影响。在标准FR-4单板条件下，Rth-JA约为100°C/W，但通过优化铜箔面积可降至60°C/W以下。

最大功耗计算方法

最大允许功耗（P_D）由公式P_D = (T_j,max - T_a) / Rth-JA 计算。假设T_j,max=150°C，环境温度T_a=25°C，Rth-JA=100°C/W，则P_D=1.25W。实际设计中需根据具体散热条件调整。

散热片选型建议

由于CSPC2623-10封装较小，建议优先通过PCB铜箔散热。若需更高散热能力，可选用小型铝散热片（如Aavid 575002）通过导热胶固定在封装顶部，注意避免短路。对于双通道同时工作，需考虑相互热影响。

电气参数

采购渠道

可通过长晶科技授权代理商（如南山电子等）购买，或联系JSCJ销售团队获取样品与批量报价。建议批量采购时确认交期与最小起订量。
