CJ8218SP

产品概述

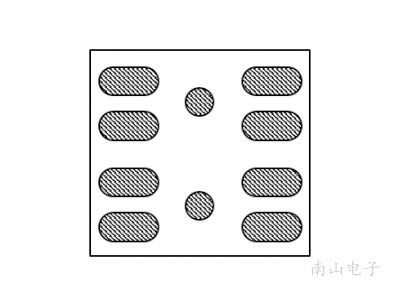

CJ8218SP是长晶科技（JSCJ）推出的一款双N沟道增强型平面功率MOSFET，采用先进的Trench工艺制造，具有极低的导通电阻和优异的开关性能。器件采用CSPC2019-10小型化封装，适合空间受限的应用。主要特性包括：12V漏源击穿电压、±8V栅源电压、13.5A连续漏电流、2.2mΩ典型导通电阻（VGS=4.5V），以及内置ESD保护。CJ8218SP非常适合锂电池保护电路、DC-DC转换器、负载开关等低压大电流应用。

VDS耐压分析

CJ8218SP的漏源击穿电压VDS为12V，属于低压MOSFET范畴。在12V额定电压下，器件能承受一定的电压尖峰，适合3.7V锂电池、5V电源轨等低压系统。对于电池保护应用，12V耐压足以应对单节锂电池的充放电瞬态过压。实际应用中需考虑电压降额，建议在8V以下工作电压使用，以留取足够安全余量。器件采用平面结构，漏电流低，高温下稳定性好。

RDS(on)与导通损耗

导通电阻RDS(on)是MOSFET最重要的参数之一，直接影响导通损耗。CJ8218SP在VGS=4.5V时RDS(on)典型值为2.2mΩ，在VGS=2.5V时典型值为2.9mΩ。低RDS(on)意味着在相同电流下导通损耗更低，例如在5A负载电流时，导通损耗仅为I²R=5²×0.0022=0.055W，有助于提高系统效率并减少发热。对于电池供电设备，低导通损耗可延长续航时间。此外，RDS(on)具有正温度系数，有利于并联使用时自动均流。

开关特性与栅极驱动

CJ8218SP的栅极电荷Qg典型值为15nC（VGS=4.5V），开关速度快，适合高频应用。栅源电压VGS范围为±8V，驱动电压通常推荐4.5V或10V。器件具有ESD保护功能，可承受一定程度的静电放电，提高装配和使用过程中的可靠性。驱动电路设计时需注意栅极串联电阻以抑制振荡，并确保驱动电压在额定范围内。由于是双N沟道器件，两个MOSFET共用源极，适合半桥或同步整流等拓扑。

热阻与功率计算

封装CSPC2019-10的热阻参数：结到环境热阻RθJA约为85°C/W（典型值，取决于PCB设计）。最大结温为150°C。以环境温度70°C为例，允许最大功耗Pd=(150-70)/85=0.94W。在导通损耗0.055W、开关损耗0.1W的情况下，总损耗0.155W远低于极限，器件可安全运行。实际应用中需根据PCB铜箔面积和散热条件评估热性能。

应用推荐

• 锂电池保护电路（BMS）：用于单节或多节锂离子电池的充放电控制。
• DC-DC转换器：作为同步整流管或负载开关，提高转换效率。
• 负载开关：用于电源路径管理，如便携设备中的电源切换。

代理渠道

长晶CJ8218SP可通过长晶授权代理商或电子元器件分销平台购买，如南山电子等。建议联系长晶科技官网获取最新代理商列表，确保正品货源和技术支持。
