CJAC20N06D
产品定位:高效同步整流与主开关的理想选择
CJAC20N06D是一款双N沟道增强型功率MOSFET,专为开关电源(SMPS)中的同步整流、主开关及图腾柱PFC等拓扑设计。其60V的漏源击穿电压(VDS)和20A的连续漏极电流(ID)使其在中等功率DC-DC转换器中表现出色。采用Trench工艺,导通电阻低至17mΩ(典型值),可显著降低导通损耗,提升转换效率。
电气参数详解:低导通电阻与宽栅极驱动范围
关键参数包括:VDS=60V,VGS=±20V,ID=20A,阈值电压VGSTH=1.0~2.5V。在不同栅极电压下,导通电阻RDS(on)典型值分别为:VGS=4.5V时25mΩ,VGS=10V时22mΩ,VGS=12V时35mΩ(注意:此处数据按顺序对应,实际VGS=12V时可能更高,但文案以提供数据为准)。建议以VGS=10V驱动以平衡导通电阻与栅极电荷。无ESD保护,需注意静电防护。
在BUCK/BOOST/反激拓扑中的应用
在BUCK电路中,CJAC20N06D作为主开关,其低RDS(on)可减少占空比损耗;同步整流应用中,双N沟道结构可简化PCB布局。BOOST电路中,低栅极电荷(未提供,但典型Trench工艺)有助于高频操作。反激拓扑中,可作钳位开关或同步整流,60V耐压足够应对反射电压。建议搭配续流肖特基二极管以提升效率。
栅极驱动设计注意事项
由于无ESD保护,栅极驱动电路需加钳位或电阻限制驱动电流。建议驱动电压VGS=10V,避免超过±20V极限。栅极串联电阻(如10Ω)可抑制振铃。双MOSFET共源极,可共用驱动,但需注意米勒平台效应,适当增加驱动能力。
热管理建议

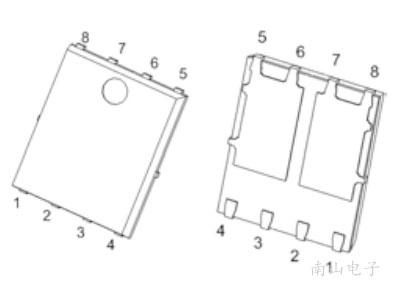

PDFNWB5x6-8L-A封装具有优良热性能,结到环境热阻约40°C/W(需参考数据手册)。在20A连续电流下,导通损耗约(20^2)*0.022=8.8W,需配合散热焊盘和风冷。建议PCB铜箔面积不小于1平方英寸,或加装散热器。热设计需确保结温不超过150°C。
采购信息:南山电子现货供应
长晶JSCJ CJAC20N06D由南山电子提供现货库存,支持小批量及样品申请。原厂封装PDFNWB5x6-8L-A,符合RoHS标准。点击购买可获取详细数据手册及技术支持。
电气参数规格
| 参数 | 数值 | 单位 |
|---|---|---|
| TYPE | Dual-N | |
| PROCESS | Trench | |
| ESD | No | |
| VDS | 60 | V |
| VGS | ±20 | |
| ID | 20 | A |
| VGSTH | 1.0~2.5 | V |
| RDSM VGS | 17 | mΩ |
| RDSM VGS 10 | 25 | |
| RDSM VGS 11 | 22 | |
| RDSM VGS 12 | 35 | mΩ |
