CJ15221SP

CJ15221SP 器件简介

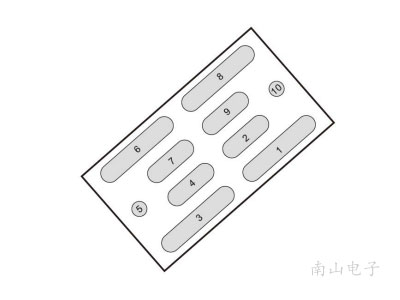

CJ15221SP 是长晶科技（JSCJ）推出的一款双N沟道平面型MOSFET，采用先进的沟槽（Trench）工艺，封装形式为CSPC3220-10。其典型参数包括：VDS=12V，ID=22.7A，RDS(on)在VGS=4.5V时典型值为1.1mΩ，VGS(th)范围为0.4~1.4V，具备ESD保护功能。该器件专为低压电机驱动应用设计，特别适用于H桥、半桥和三相逆变器拓扑。

电机驱动为何选择此参数

在电机驱动应用中，MOSFET的关键参数包括导通电阻RDS(on)、栅极电荷Qg、体二极管反向恢复特性等。CJ15221SP的极低RDS(on)（1.1mΩ）可显著降低导通损耗，提高系统效率。其双N沟道配置简化了PCB布局，适合桥式电路。此外，12V的VDS覆盖了常见的低压电机驱动（如5V、12V系统），而22.7A的电流能力满足大多数小型电机需求。

电气特性详解

导通电阻RDS(on)：在VGS=4.5V时典型值为1.1mΩ，最大值1.4mΩ。低RDS(on)意味着更小的导通功率损耗，特别适用于大电流场合。

阈值电压VGS(th)：0.4~1.4V，典型值0.8V。低阈值使器件易于被微控制器直接驱动，但需注意在高温下阈值会下降。

栅极电荷Qg：典型值16nC，较低的Qg有助于快速开关，减少开关损耗。

体二极管：反向恢复时间trr典型值25ns，反向恢复电荷Qrr典型值15nC。优异的体二极管特性可降低死区时间损耗，防止桥臂直通。

H桥/半桥应用设计要点

在H桥或半桥配置中，CJ15221SP的双N沟道设计允许使用自举电路驱动高侧MOSFET。低RDS(on)和低Qg有助于提高开关频率，减少开关损耗。布局时应尽量缩短栅极驱动回路，避免寄生电感引起振铃。建议在栅极串联10Ω电阻以抑制振荡。

死区时间与体二极管特性

死区时间是为了防止上下管同时导通而设置的延迟。CJ15221SP的体二极管反向恢复特性优秀（trr=25ns），允许设置较短的死区时间（如50ns），从而减小死区时间带来的电压失真和效率损失。在电机换相过程中，体二极管导通期间功耗较低，有助于提高整体效率。

保护电路

建议在CJ15221SP的漏源极间并联RC snubber电路（如10Ω+1nF），以吸收开关尖峰。由于器件内置ESD保护，无需额外增加ESD二极管。在过流保护方面，可串联电流检测电阻或使用集成电流检测功能的驱动器。

采购信息

CJ15221SP采用CSPC3220-10封装，符合RoHS标准。可由长晶科技官方渠道或授权经销商采购，最小包装量为3000片/盘。典型单价请咨询供应商。
