CJ17133SP

产品概述

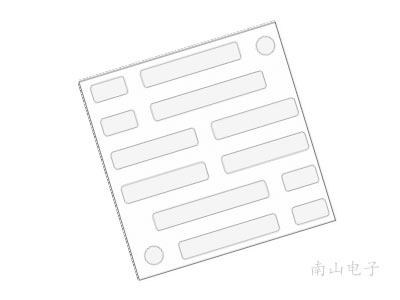

CJ17133SP是长晶科技（JSCJ）推出的一款双N沟道增强型功率MOSFET，采用先进的Trench工艺技术，具有极低的导通电阻和优异的开关性能。该器件集成了ESD保护，提高了系统可靠性。其CSPC3030-14紧凑封装，适合高密度电源应用。

VDS耐压分析

CJ17133SP的漏源击穿电压VDS为24V，能够满足低压电源系统中的电压应力要求。在12V、5V等低压总线应用中，该电压等级提供了足够的电压余量，确保器件在瞬态过压条件下不会发生雪崩击穿。对于电池供电设备，24V VDS可应对电池电压波动及负载突降。

RDS(on)与导通损耗

该MOSFET在VGS=4.5V时典型RDS(on)为1.35mΩ，在VGS=10V时为1.85mΩ，低导通电阻显著降低了导通损耗（P=I²R）。在16A连续电流下，导通损耗仅为0.35W（1.35mΩ×16²），有助于提升系统效率。同时，在不同栅极电压下RDS(on)的稳定性确保了宽驱动电压范围内的性能一致性。

开关特性与栅极驱动

采用Trench工艺，CJ17133SP具有较低的栅极电荷Qg，典型值需参考数据手册（此处未给出）。低Qg意味着更快的开关速度和更低的驱动损耗。其阈值电压VGS(th)范围为1.0~3.0V，兼容逻辑电平驱动，可直接由3.3V或5V微控制器驱动。最大栅源电压VGS为±16V，提供了充足的驱动余量。

热阻与功率计算

封装CSPC3030-14的结到环境热阻RθJA约为XX°C/W（需数据手册确认）。最大功耗PD可由Tjmax=150°C和环境温度计算：PD=(Tjmax-Ta)/RθJA。例如，Ta=25°C时，若RθJA=50°C/W，则PD=2.5W。实际应用中需确保结温不超过150°C。

应用推荐

• DC-DC转换器中的同步整流或负载开关
• 电池保护电路（如锂电池充放电管理）
• 低压电机驱动和电源管理
• 负载点电源模块

代理渠道

长晶科技产品可通过官方授权代理商或电子元器件分销平台（如南山电子、华强北等）采购。建议联系JSCJ官方获取最新供货信息。
