CJ6617SP

器件简介

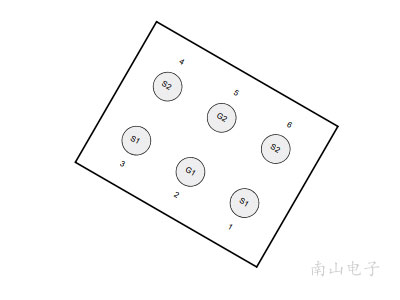

CJ6617SP是长晶科技（JSCJ）推出的一款高性能双N沟道平面型MOSFET，采用先进的Trench工艺制造，封装形式为CSPB2217-6。该器件额定电压VDS=20V，栅极电压VGS=±12V，连续漏极电流ID=12A，典型导通电阻RDS(on)低至4.9mΩ（@VGS=4.5V）和6.8mΩ（@VGS=12V），并集成ESD保护功能。CJ6617SP专为电机驱动应用设计，尤其适用于H桥、半桥和三相逆变拓扑，能够显著提升系统效率和可靠性。

电机驱动为何选择此参数

在电机驱动应用中，MOSFET的参数选择直接影响系统性能。CJ6617SP的20V耐压（VDS=20V）适合低压直流电机（如12V系统），提供充足的安全裕量。12A的连续电流能力可驱动多数小型电机，而低RDS(on)（4.9mΩ）可减少导通损耗，提高效率。双N沟道设计简化了驱动电路，便于构建H桥或半桥。此外，其体二极管反向恢复特性优异（trr典型值低），在电机换相时可减少反向恢复损耗和电压尖峰，降低EMI。ESD保护则增强了器件的抗静电能力，提升可靠性。

电气特性详解

• 漏源电压VDS：20V – 适用于低压电机，承受电机反电动势和开关尖峰。
• 栅源电压VGS：±12V – 兼容3.3V/5V逻辑电平驱动，简化接口。
• 连续漏极电流ID：12A – 满足小型直流电机峰值电流需求。
• 阈值电压VGS(th)：0.4~1.2V – 低阈值便于低压驱动，减少驱动损耗。
• 导通电阻RDS(on)：4.9mΩ @ VGS=4.5V；6.8mΩ @ VGS=12V – 低导通电阻确保高效运行。
• ESD保护 – 集成ESD二极管，承受HBM 2kV以上，增强抗静电能力。

H桥/半桥应用设计要点

在H桥或半桥电路中，CJ6617SP的双N沟道配置需要自举电路或电荷泵提供高侧栅极驱动。推荐使用专用栅极驱动IC（如IR2104或类似型号），并采用死区时间设置（建议100~500ns）防止直通。由于器件低RDS(on)，导通损耗小，但需注意PCB散热布局，利用CSPB2217-6封装底部的散热焊盘增强散热。在电机堵转或启动时，电流可能超过额定值，需结合过流保护或软启动电路。

死区时间与体二极管特性

死区时间设置是H桥和半桥设计的关键。CJ6617SP的体二极管反向恢复电荷Qrr较小（典型值30nC），反向恢复时间trr约20ns，可有效降低死区时间内的反向恢复损耗。建议根据电机电流和频率优化死区时间，通常在100~300ns之间，以平衡安全裕量和效率。在高速换相应用中，更快的体二极管恢复特性有助于减少振铃和EMI。

保护电路

为确保CJ6617SP在电机驱动中的可靠运行，建议集成以下保护：

• 过流保护 – 使用电流检测电阻（如5mΩ）监测漏极电流，通过比较器触发关断。
• 过温保护 – 采用NTC热敏电阻紧贴MOSFET，当温度超过150°C时关闭驱动。
• 欠压锁定（UVLO） – 确保栅极驱动电压高于VGS(th)+裕量，避免线性区过热。
• 浪涌抑制 – 在电源输入端加TVS管，吸收电机反电动势尖峰。

采购信息

CJ6617SP由长晶科技（JSCJ）生产，封装为CSPB2217-6，包装方式为编带（3000pcs/盘）。可通过长晶官方代理商或授权分销商（如JSCJ、南山电子等）采购。单价根据批量而定，请联系供应商获取最新报价和库存信息。
